2.1 Γενικά
Η αντοχή και τα άλλα δεδομένα για το σκυρόδεμα καθορίζονται βάσει τυποποιημένων δοκιμών.
2.2 Πυκνότητα
Η πυκνότητα θα προσδιορίζεται μέσω δοκιμών ή θα εκτιμάται με βάση τις γνωστές τιμές πυκνότητας των συστατικών του σκυροδέματος.
2.3 Θλιπτική αντοχή
2.3.1 Χαρακτηριστική αντοχή
Ο Κανονισμός αυτός βασίζεται σε θλιπτική αντοχή σκυροδέματος που μετράται στις 28 μέρες σε κυλινδρικά δοκίμια διαμέτρου 150 mm και ύψους 300 mm ή κυβικά δοκίμια ακμής 150 mm σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ).
Χαρακτηριστική αντοχή κυλινδρικού δοκιμίου fCK ή κυβικού δοκιμίου fCK,CUBE θεωρείται εκείνη η τιμή αντοχής κάτω της οποίας υπάρχει 5% πιθανότητα να βρεθεί η τιμή αντοχής ενός τυχαίου δοκιμίου Στην πράξη το σκυρόδεμα θεωρείται ότι ανήκει στην κατηγορία που προδιαγράφεται στην μελέτη, αν τα αποτελέσματα των δοκιμών συμφωνούν με τα κριτήρια συμμόρφωσης του Κανονισμού Τεχνολογίας Σκυροδέματος.
2.3.2 Κατηγορίες σκυροδέματος
Η διαστασιολόγηση πρέπει κατά κανόνα να βασίζεται σε κατηγορία σκυροδέματος που αντιστοιχεί σε καθορισμένη τιμή χαρακτηριστικής αντοχής.
Η κατηγορία του σκυροδέματος μπορεί να είναι μία από τις ακόλουθες :
C12/15 C16/20 C20/25 C25/30
C30/37 C35/45 C40/50 C45/55 C50/60
όπου ο πρώτος αριθμός κάθε κατηγορίας ορίζει την χαρακτηριστική αντοχή κυλίνδρου ενώ ο δεύτερος ορίζει την χαρακτηριστική αντοχή κύβου στις 28 ημέρες.
Η χρήση της κατηγορίας C12/15 σε ωπλισμένο σκυρόδεμα επιτρέπεται μόνο για οικοδομικά έργα τριών ορόφων το πολύ.
Για προεντεταμένο σκυρόδεμα δεν επιτρέπονται οι κατηγορίες C12/15 και C16/20 και C20/25.
2.4 Εφελκυστική αντοχή
Στον Κανονισμό αυτό. και εφόσον δεν υπάρχει άλλη ένδειξη, ο όρος αυτός εφελκυστική αντοχή αναφέρεται σε καθαρό αξονικό εφελκυσμό όπως έχει ορισθεί από τον Κανονισμό Τεχνολογίας Σκυροδέματος.
Η εφελκυστική αντοχή του σκυροδέματος μπορεί να εκτιμηθεί βάσει της χαρακτηριστικής αντοχής βάσει του Πίνακα 2.1.
fCK |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
fCTK,0.05 |
1.1 |
1.3 |
1.5 |
1.8 |
2.0 |
2.2 |
2.5 |
2.7 |
2.9 |
fCTM |
1.6 |
1.9 |
2.2 |
2.6 |
2.9 |
3.2 |
3.5 |
3.8 |
4.1 |
fCTK,0.95 |
2.0 |
2.5 |
2.9 |
3.3 |
3.8 |
4.2 |
4.6 |
4.9 |
5.3 |
Η καμπτική εφελκυστική αντοχή του σκυροδέματος μπορεί να εκτιμηθεί από την ακόλουθη σχέση:
fCT=0,5 fCT,FL
2.5 Παραμορφώσεις
2.5.1 Διαγράμματα τάσεων - παραμορφώσεων
Ο μελετητής μπορεί να χρησιμοποιεί αιτιολογημένως διάφορες μορφές του διαγράμματος τάσεων-παραμορφώσεων ανάλογα με την φύση του έργου και με ειδικές απαιτήσεις της μελέτης. Για οικοδομικά έργα, κατάλληλα ιδεατά διαγράμματα περιέχονται στα αντίστοιχα Κεφάλαια του κανονισμού.

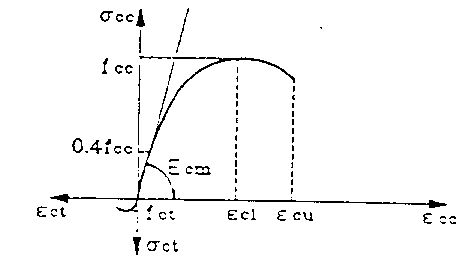

Η γενική μορφή των διαγραμμάτων τάσεων-παραμορφώσεων παρουσιάζεται στο σχήμα 2.1.
Σχήμα 2.1: Σχηματικό διάγραμμα τάσεων - παραμορφώσεων σκυροδέματος (c=θλίψη, f=εφελκυσμός)
2.5.2 Μέτρο ελαστικότητας
Η μέση τιμή ΕCM του επιβατικού μέτρου ελαστικότητας μπορεί να εκτιμηθεί βάσει της χαρακτηριστικής θλιπτικής αντοχής του σκυροδέματος μέσω του πίνακα 2.2.
fCK |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
ΕCΜ |
26 |
28 |
29 |
31 |
32 |
34 |
35 |
36 |
37 |
Πίνακας 2.2: Μέτρο ελαστικότητας σε GPa
2.5.3 Λόγος Poison
Για το λόγο του Poison μπορεί να ληφθεί μία τιμή μεταξύ 0 και 0,2.
2.5.4 Ερπυσμός και συστολή ξήρανσης
Για οικοδομικά έργα μπορούν να ληφθούν για τον τελικό συντελεστή ερπυσμού και την τελική συστολή ξήρανσης ως αντιπροσωπευτικές οι τιμές του Πίνακα 2.3 εφόσον η τάση του σκυροδέματος δεν υπερβαίνει την τελική τιμή 0,4 fCK.

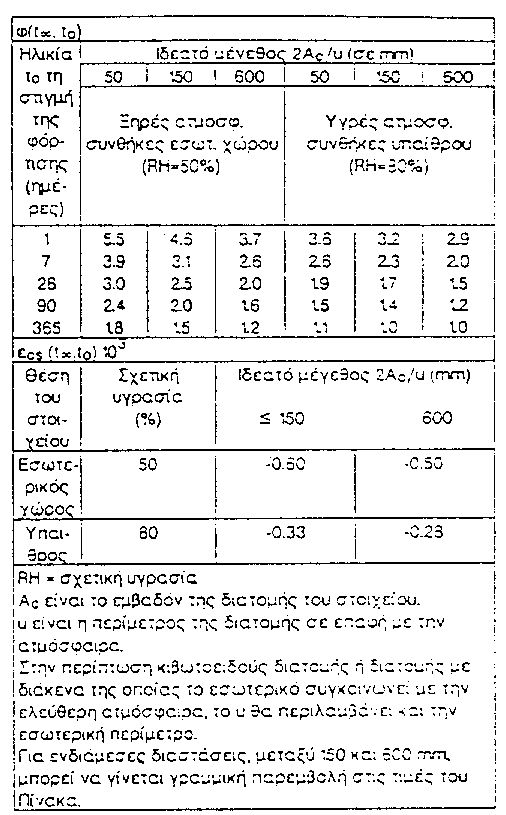

Τελικές τιμές του συντελεστή ερπυσμού φ (t άπειρο, to) και της συστολής ξήρανσης ecs (t άπειρο, to) σκυροδέματος Για τάσεις σC<0,4 fCKJ (όπου j είναι ο χρόνος μετά την έναρξη της φόρτισης) γίνονται οι εξής παραδοχές:
(i) Οι ερπυστικές παραμορφώσεις συνδέονται γραμμικά με τις τάσεις
(ii) Όταν οι η επιβαλλόμενη τάση μεταβάλλεται κατά διαστήματα, οι ερπυστικές παραμορφώσεις που αντιστοιχούν στο διάστημα επιβολής κάθε τιμής προστίθενται.
2.5.5 Συντελεστής θερμική διαστολής
Ο συντελεστής θερμικής διαστολής του σκυροδέματος μπορεί να λαμβάνεται ίσος με 10-5 ανά oC.
