Μέθοδος Mononobe - Okabe

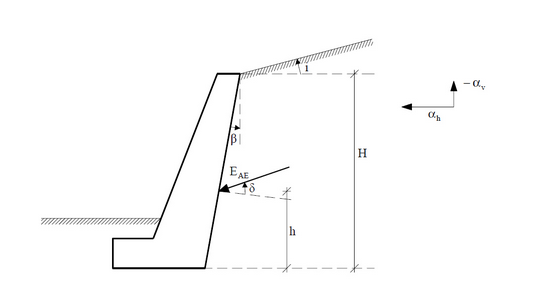

Σχήμα Δ.1: Τοίχος αντιστήριξης



1. Η συνολική ενεργητική ώθηση ΕAE, από την δράση της βαρύτητας και την σεισμική δράση { αh, -αν }, είναι:



(Δ.1)



όπου:



(Δ.2)





(Δ.3)





γ είναι το ειδικό βάρος του εδάφους

αh και αv είναι αντίστοιχα ο οριζόντιος και ο κατακόρυφος σεισμικός συντελεστής,

H είναι το ύψος του τοίχου,

β είναι η γωνία της παρειάς του τοίχου ως προς την κατακόρυφη,

i είναι η γωνία της επιφάνειας του εδάφους ως προς την οριζόντια (β και i με την προσήμανση του Σχήματος Δ.1),

φ είναι η γωνία διατμητικής αντοχής (εσωτερικής τριβής) του εδάφους και

δ είναι η γωνία τριβής μεταξύ τοίχου και εδάφους.



2. Όταν στην σχέση (Δ.2) η τιμή του sin(φ — θ — ί) προκύπτει αρνητική, επιτρέπεται να λαμβάνεται ίση με 0.



3. Αν δεν γίνει ακριβέστερη εκτίμηση, το ύψος εφαρμογής ή της συνισταμένης των ωθήσεων επιτρέπεται να λαμβάνεται από την σχέση:



(Δ.4)



4. Η αντίστοιχη έκφραση για την παθητική ώθηση, που αναπτύσσεται όταν ο τοίχος κινείται προς την επίχωση, είναι η ακόλουθη:



(Δ.5)



5. Σε τοίχους μορφής L (με β ≥ Η/3), αν δεν γίνει ακριβέστερη ανάλυση, η ενεργητική ώθηση θα λαμβάνεται δρώσα στο κατακόρυφο επίπεδο ΑΒ που διέρχεται από την πίσω ακμή του θεμελίου, με παραδοχή δ=ί. Στην περίπτωση αυτή θα λαμβάνονται υπόψη, εκτός από τις δυνάμεις βαρύτητας, και οι αδρανειακές δυνάμεις (με επιταχύνσεις αh, -αν) που δρουν στο σώμα του τοίχου καθώς και στο πρίσμα γαιών που υπέρκειται του θεμελίου προς την πλευρά της επίχωσης.

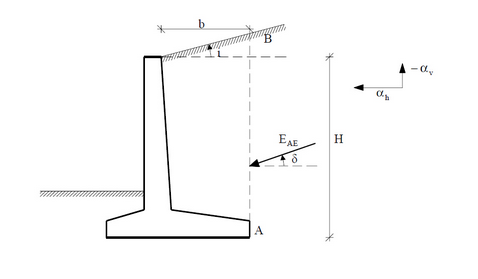

Σχήμα Δ.2: Τοίχος αντιστήριξης μορφής L
