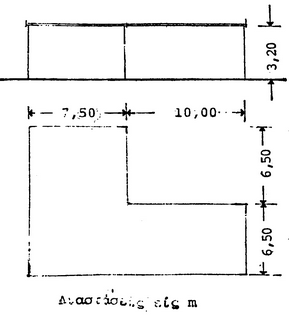

1. Μονοκατοικία σε σύστημα δόμησης πανταχόθεν ελεύθερο





FW + FF = 195,2 m2

FG + FD = 162,5 m2

F = 520,2 m2

V = 520 m3

F / V = 1,00

k(W,F)MAX = 1,60 kcal / m2 h °C (παράγραφος 7.3.4)

Θερμοκρασία χώρου +20 °C



1.1. Ζώνη Α



ΤMIN = + 5 °C

km,max ≤ 0,920 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 17,5%







Επομένως επιβάλλεται μείωσις των απωλειών.



Εις την περίπτωσιν αυτήν οι απώλειες εμφανίζονται πολύ μεγάλες εις το δάπεδον. Αυτές μειώνονται π.χ. δια χρησιμοποιήσεως ξύλου εις τμήμα του δαπέδου.



Εάν δεχθούμε ξύλινο δάπεδον επί επιφανείας



7,5 m x 13 m = 97,5 m2 με k= 1,3 kcal / m2 h °C, τότε



οι απώλειες δαπέδου γίνονται:



δάπεδον G: 97,5 x 1,3 x 7,5 + 65 x 2,6 x 7,5 = 2218,1 kcal



και το σύνολον των απωλειών ανέρχονται εις:



Q = 1449 + 2308,5 + 975 + 2218,5 = 6951 kcal



ότε:





1.2. Ζώνη Β



Τ = 0 °C

km,max ≤ 0,680 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 17,5%





kM(W,F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες εις τα ανοίγματα.



Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kF = 2,2 kcal / m2 h °C δια ποσοστόν ανοιγμάτων 50%, ήτοι δι επιφάνεια παραθύρων 34,2 x 50% = 17,1 m2, τότε οι απώλειες των ανοιγμάτων περιορίζονται εις:



ανοίγματα F: 17,1 x 2,2 x 20 + 17,1 x 4,5 x 20 = 2291 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 1932 + 2291 + 1300 + 2600 = 8123 kcal



ότε:





Επομένως θα πρέπει να ληφθούν και πρόσθετα μέτρα, π.χ. κατασκευή δαπέδου ως εις παράδειγμα 6 κεφαλαίου 9, οπότε έχομεν k = 1,02 kcal / m2 h °C.



Οι απώλειες του δαπέδου περιορίζονται εις:



δάπεδον G : 162,5 x 1,02 x 10 = 1657,5 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 1932 + 2291 + 1300 + 1657,5 = 7180,5 kcal





1.3. Ζώνη Γ



TMIN = -5 °C

km, max ≤ 0,530 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 17,5%





kM(W,F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες εις τα ανοίγματα. Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων εις όλες τις πλευράς του κτιρίου, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kF = 2,2 kcal / m2 h °C οι απώλειες των ανοιγμάτων περιορίζονται εις:



ανοίγματα F: 34,2 x 2,2 x 25 = 1881 kcal



Τούτο όμως δεν αρκεί διότι το σύνολον των απωλειών δεν μειώνεται αρκετά και πρέπει να ληφθούν πρόσθετα μέτρα, π.χ. κατασκευή δαπέδου ως εις παράδειγμα 7 κεφαλαίου 9, οπότε έχομεν k = 0,46 kcal / m2 h °C.



Οι απώλειες του δαπέδου περιορίζονται εις:



δάπεδον G : 162,5 x 0,46 x 12,5 = 934,37 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 2415 + 1881 + 1625 + 934 = 6855 kcal





Το αυτό αποτέλεσμα δύναται να επιτευχθεί εάν η οροφή σκεπαστεί με στέγη απλή, οπότε οι απώλειες οροφής μειώνονται κατά 20% και επομένως το σύνολον των απωλειών ανέρχεται εις :



Q = 2415 + 1881 + 1300 + 1219 = 6815 kcal



ότε:





και

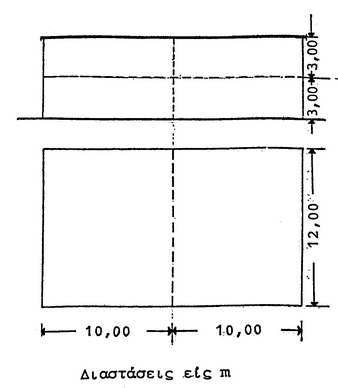

2. Διώροφος τετρακατοικία εις σύστημα δομήσεως πανταχόθεν ελεύθερο





FW + FF = 384 m2

FG + FD = 240 m2

F = 864 m2

V = 1440 m3

F / V = 0,60

k(W,F)MAX = 1,60 kcal / m2 h °C (παράγραφος 7.3.4)

Θερμοκρασία χώρου +20 °C



2.1. Ζώνη Α



TMIN = + 5 °C

km, max ≤ 1,03 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 19,3%







Εάν δεχθούμε ξύλινο δάπεδον ως εις παράδειγμα 9, κεφαλαίου 9, με k = 1,3 kcal / m2 h °C δια το ήμισυ της επιφανείας του δαπέδου, τότε οι απώλειες του δαπέδου περιορίζονται εις:



δάπεδον G: 120 x 1,3 x 7,5 + 120 x 2,6 x 7,5 = 3510 kcal και το σύνολον των απωλειών ανέρχεται εις:



Q = 2790 + 4995 + 1440 + 3510 = 12735 kcal



ότε:





2.2. Ζώνη Β



TMIN = 0 °C

km, max ≤ 0,795 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 19,3%





kM(W, F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες στα ανοίγματα.



Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kF = 2,2 kcal / m2 h °C δια ποσοστόν ανοιγμάτων 32,5%, ήτοι 24 m2, τότε οι απώλειες των ανοιγμάτων περιορίζονται εις:



ανοίγματα F: 24 x 2,2 x 20 + 50 x 4,5 x 20 = 5556 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 3720 + 5556 + 1920 + 3840 = 15036 kcal



ότε:





Επομένως θα πρέπει να ληφθούν και πρόσθετα μέτρα, π.χ. κατασκευή δαπέδου, ως εις παράδειγμα 6, κεφαλαίου 9, εις ποσοστόν 90%, με k = 1,02 kcal / m2 h °C, οπότε οι απώλειες περιορίζονται εις:



δάπεδον G: 216 x 1,02 x 10 + 24 x 1,6 x 10 = 2587,2 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 3720 + 5556 + 1920 + 2587,2 = 13783,2 kcal



ότε:





2.3. Ζώνη Γ



TMIN = -5 °C

km,max ≤ 0,635 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 17,5%





kM(W,F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες εις τα ανοίγματα.



Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων εις όλες τις πλευράς του κτιρίου, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kΜ = 2,2 kcal / m2 h °C οι απώλειες των ανοιγμάτων περιορίζονται εις:



ανοίγματα F: 74 x 2,2 x 25 = 4070 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 4650 + 4070 + 2400 + 1800 = 12920 kcal



ότε:

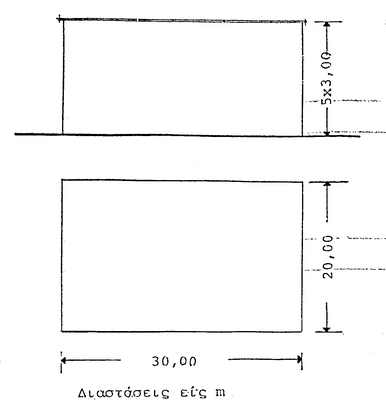

3. Πολυκατοικία πέντε ορόφων εις σύστημα δομήσεως πανταχόθεν ελεύθερον





FW + FF = 1500 m2

FG + FD = 600 m2

F = 2700 m2

V = 9000 m3

F / V = 0,30

k(W,F)MAX = 1,60 kcal / m2 h °C (παράγραφος 7.3.4)

Θερμοκρασία χώρου +20 °C



3.1 Ζώνη Α



TMIN = + 5 °C

kM,MAX ≤ 1,245 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 20%









3.2. Ζώνη Β



TMIN = 0 °C

kM,MAX < 0,955 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 20%





kM(W,F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες εις τα ανοίγματα.



Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kF = 2,2 kcal / m2 h °C δια ποσοστόν ανοιγμάτων 30%, ήτοι δι' επιφάνεια παραθύρων 300 x 30% = 90 m2, τότε οι απώλειες των ανοιγμάτων περιορίζονται εις:



ανοίγματα F: 90 x 2,2 x 20 + 210 x 4,5 x 20 = 22860 kcal και το σύνολον των απωλειών ανέρχεται εις:



Q = 14400 + 22860 + 4800 + 9600 = 51660 kcal



ότε:





3.3. Ζώνη Γ



TMIN = -5 °C

kM,MAX ≤ 0,760 kcal / m2 h °C (Πίνακας 6)

ποσοστό ανοιγμάτων 20%





kM(W,F) ως εις την Ζώνη Α < 1,6 kcal / m2 h °C





Οι απώλειες εμφανίζονται πολύ μεγάλες εις τα ανοίγματα.



Αυτές μειώνονται δια χρησιμοποιήσεως παραθύρων διπλών ή μετά διδύμων ή διπλών υαλοπινάκων εις όλες τις πλευράς του κτιρίου, ως συνιστάται εις την παράγραφο 8.2.



Εάν δεχθούμε παράθυρα με kF = 2,2 kcal / m2 h °C απώλειες των ανοιγμάτων περιορίζονται σε: ανοίγματα F: 300 x 2,2 x 25 = 16500 kcal



και το σύνολον των απωλειών ανέρχεται εις:



Q = 18000 + 16500 + 6000 + 4500 = 45000 kcal



ότε:





Συνεπώς υπάρχει ευχέρεια αυξήσεως των ανοιγμάτων.
