Α. Γενικά



1. Σκοπός



Εις το παρόν παράρτημα δίδονται βασικά στοιχεία πυροφραγμών οι οποίοι πρέπει να δημιουργούνται κατά μήκος καλωδιώσεων, σωληνώσεων κ.λ.π. δια ολοκλήρωση της διαμερισματοποίησης της πυρκαϊάς.



2. Πληροφορίες



Εις διαφόρους περιπτώσεις καθίσταται εύκολος ή μετάδοσις μιας πυρκαγιάς από διαμέρισμα εις διαμέρισμα επειδή οι ευρισκόμενοι μεταξύ αυτών διαχωριστικοί τοίχοι φέρουν απροστάτευτα ανοίγματα ή περάσματα καλωδίων, σωληνώσεων και άλλων στοιχείων τα οποία αποτελούν διόδους μεταδόσεως του πυρός.



Η ανωτέρω διαμερισματοποίησης επιτυγχάνεται δια της κατασκευής μεταξύ των χώρων πλήρων διαχωριστικών τοίχων, θυρών από πυράντοχα υλικά και ολοκληρώνεται δια της κατασκευής ειδικών πυροφραγμών δια την συμπλήρωση των ανοιγμάτων εις τοίχους, δάπεδα, οχετούς κ.λ.π. από τα οποία περνούν καλώδια ή σωληνώσεις. Τονίζεται ιδιαιτέρως ότι με την κατασκευήν πυροφραγμών διακόπτεται και η μεταφορά των καπνών και καυσαερίων που πολλές φορές αποδεικνύονται ιδιαιτέρως επιβλαβή δια τις εγκαταστάσεις και εμποδίζουν τον εντοπισμό της εστίας της πυρκαϊάς.



Β. Ειδικά



Θέσεις κατασκευής πυροφραγμών



1. Οι πυροφραγμοί πρέπει να κατασκευάζονται:



α) Εις τα σημεία διόδου καλωδίων - σωληνώσεων από χώρο εις χώρο ή κατά μήκος των οδεύσεων αυτών.

β) Εις οιασδήποτε μορφής και προορισμού ανοίγματα εις τοίχους ή δάπεδα μεταξύ των χώρων.

γ) Εις θέσεις αλλαγής διευθύνσεως καλωδιώσεων ή αναχωρήσεων διακλαδώσεων.

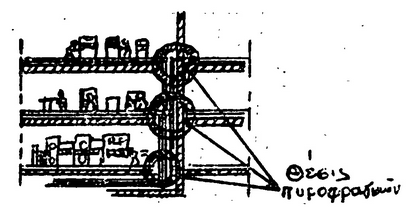

δ) Εις τις εισόδους καλωδίων εις πίνακας τράπεζας εργασίας, συσκευές, μηχανήματα κ.λ.π. (Σχήμα 1).



Σχήμα 1



Η πυρκαϊά και τα καυσαέρια της εξαπλώνονται εις ζωτικές εγκαταστάσεις δια μέσου οχετών καλωδίων και άλλων ανοιγμάτων. Δια της δημιουργίας πυροφραγμών εις επίκαιρος θέσεις το κακό εντοπίζεται.



Αντιπροσωπευτικοί τύποι πυροφραγμών



1. Ειδικό - πυράντοχο ελαφρομπετόν (βερμικιλίτης ή περλίτης). Το ειδικό - πυράντοχο ελαφρομπετόν τοποθετείται με την βοήθεια προχείρου ξυλότυπου και περιβάλλοντα καλώδια, σωληνώσεις κ.λ.π. δημιουργεί πυροφραγμό της επιθυμητής διατομής.



Υλικά και αναλογίες: θερμικιλίτης ή περλίτης χοντρόκοκκος και τσιμέντο πυρίμαχο, ή έστω κοινό. Αναλογία βερμικιλίτη ή περλίτη προ το τσιμέντο 5/1 έως 10/1 δια να έχομεν ελαφρομπετόν εύθρυπτο. Το μείγμα κατεργάζεται μισόστεγνο (1,5 όγκος νερό). Συνιστώμενο πάχος πυροφραγμού 15 έως 20 cm.



Αφαίρεσις ξυλότυπου περίπου 6 ώρες μετά την χύτευση, εκτός αν έχει χρησιμοποιηθεί κοινό τσιμέντο, οπότε, ο χρόνος διπλασιάζεται.



Μετά το ξεκαλούπωμα, καλή αλλά προσεκτική (δια την μη έκπλυση) διαβροχή. Απαραίτητον καλό κτύπημα ώστε το μείγμα να αγκαλιάσει καλά καλώδια - σωληνώσεις κ.α.



Αποτέλεσμα εφαρμογής πυροφραγμού



Δια τσιμέντο πυρίμαχο, αντοχής εις θερμοκρασία περίπου 1.200 °C.

Δια τσιμέντο κοινό, αντοχής εις θερμοκρασία περίπου 300 °C.



Πυροφραγμοί Ελαφρομπετόν

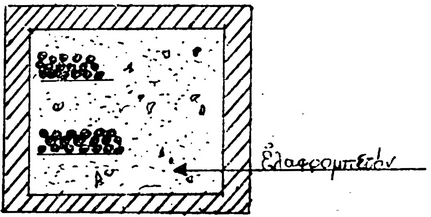

Πυροφραγμός ολόκληρης διατομής εις οχετό καλωδίων (Σχήμα 2).



Σχήμα 2

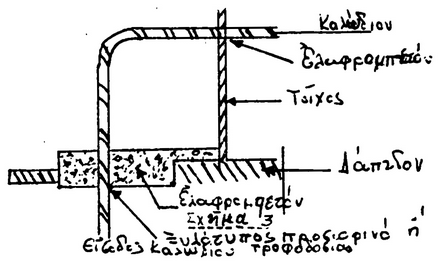

Είσοδος καλωδίου τροφοδοσίας προστατευόμενη με δυο πυροφραγμούς (Σχήμα 3).



Σχήμα 3

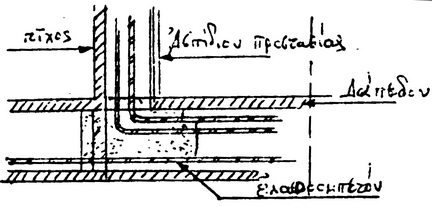

Πυροφραγμός εις οχετό καλωδίων, εις το σημείο αλλαγής κατευθύνσεως (Σχήμα 4).



Σχήμα 4



2. Πυροφραγμοί του MCT Σουηδίας.



Αποτελούνται από προκατασκευασμένα μεταλλικά πλαίσια οδηγούς, μέσα στα οποία συσφίγγονται ειδικά τεμάχια (τούβλα διμερή από ειδικό (ΝΕΟPRENE) όπου περιβάλλουν τα προστατευόμενα καλώδια -σωληνώσεις.



Πυροφραγμοί Σουηδικοί MCT



Πλαίσιο ΜCT απλό, εξοπλισμένο και τοποθετημένο (Σχήμα 5).



Σχήμα 5

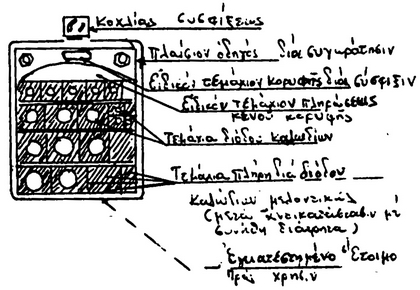

Πλαίσιο ΜCT απλό, με τα ειδικά πλαστικά τεμάχια δια το πέρασμα καλωδίων (Σχήμα 6).



Σχήμα 6



3. Πυροφραγμοί από άμμο θαλάσσης.



Δια την κατασκευήν τους χρησιμοποιείται άμμος καθαρή χονδρόκοκκη, μέσα από συσσώρευση της οποίας περνούν τα προστατευόμενα (καλώδια - σωλήνες). Η διάταξις αυτή είναι ιδιαιτέρως κατάλληλη σε θέσεις αλλαγής κατευθύνσεως καλωδιώσεων ή σε αναχωρήσεις διακλαδώσεων κ.α.



Σκαρίφημα Πυροφραγμού με θαλασσινή άμμο.

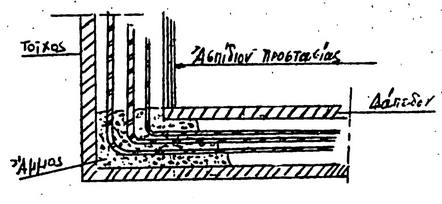

Πυροφραγμός εις οχετό καλωδίων εις σημείον αναχωρήσεως καλωδίων (Σχήμα 7).



Σχήμα 7



Πυροφράγματα Πετροβάμβακα (με επίστρωση συγκρατήσεως).



Δια την κατασκευήν τους χρησιμοποιείται πετροβάμβακας (γνωστός και ως ορυκτοβάμβακας ο οποίος κλείνει το άνοιγμα. Τα καλώδια κ.α. περνούν μέσα από το προστατευτικό αυτό στρώμα. Πάνω σ' αυτό κατασκευάζεται επικάλυψις συγκρατήσεως από ειδικό ελαφρομπετόν (Βερμικιλίτη η περλίτη) η επίστρωση γύψου.

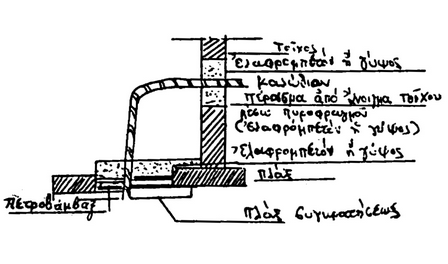

Πέρασμα καλωδίου τροφοδοσίας από άνοιγμα πατώματος και τοίχου, μέσα από πυροφραγμό πετροβάμβακα και ελαφρομπετόν ή γύψου. (Σχήμα 8).



Σχήμα 8



4. Πυροφράγματα προσωρινά (πετροβάμβακα).



Δια περιπτώσεις εις τις οποίας προβλέπεται ότι εις σύντομο χρόνον θα ξανανοίξει το άνοιγμα, αυτό εξασφαλίζεται με την στοιβασία μικρών σάκων εις τους οποίους έχει τοποθετηθεί πετροβάμβακας.



Αυτός πρέπει να είναι τύπου άμορφου (μαλλί) και μεγάλης πυκνότητας (πάνω από 110 kg/m3). Η λύση αυτή είναι ιδανική δια εργοτάξια η περιπτώσεις επεκτάσεων.



Σκαρίφημα πυροφραγμού προσωρινού τύπου από πετροβάμβακα σε σάκους μικρούς

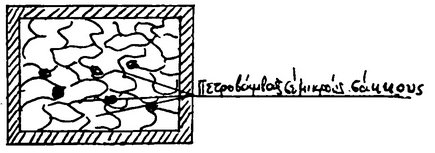

Πυροφραγμός πετροβάμβακα σε μικρούς σάκους (περιβάλλον σφικτά τα καλώδια και κλείνουν τελείως το κούφωμα) (Σχήμα 9).



Σχήμα 9
