1. Γενικά



Σε κτίρια από οπλισμένο σκυρόδεμα με βλάβες που επηρεάζουν τη γενική ευστάθεια του κτιρίου θα εφαρμόζεται για τη σύνταξη της μελέτης επισκευής ο Κανονισμός Επεμβάσεων (ΚΑΝΕΠΕ), όπως αυτός αναθεωρήθηκε το Σεπτέμβριο του 2013 ((ΦΕΚ 2187/Β/2013), 1η Αναθεώρηση), λαμβάνοντας υπόψη το σύνολο των αναφερόμενων στην παρούσα απόφαση.



Ο στόχος αποτίμησης και ανασχεδιασμού του φέροντα οργανισμού κτιρίων από οπλισμένο σκυρόδεμα αποτελεί συνδυασμό αφενός μιας στάθμης επιτελεστικότητας (στοχευόμενη συμπεριφορά) και αφετέρου μιας σεισμικής δράσης με δεδομένη ανεκτή πιθανότητα υπέρβασης κατά την τεχνική διάρκεια ζωής του κτιρίου (σεισμός σχεδιασμού) Έτσι, για την εξυπηρέτηση ευρύτερων κοινωνικοοικονομικών αναγκών ως στάθμη επιτελεστικότητας ορίζεται για όλες τις περιπτώσεις η στάθμη Σημαντικές Βλάβες (Β), ενώ για τον καθορισμό της σεισμικής δράσης δεν υιοθετείται το φάσμα απόκρισης σε όρους επιτάχυνσης του ΕΚ8-1 που χρησιμοποιείται στον Κανονισμό Επεμβάσεων, αλλά το φάσμα απόκρισης σε όρους επιτάχυνσης, το οποίο προσδιορίζεται κατά περίπτωση στη συνέχεια στην παράγραφο 2 του παρόντος άρθρου 3.



Σημειώνεται ότι η στάθμη επιτελεστικότητας Σημαντικές Βλάβες (Β) σημαίνει ότι, για τη θεωρούμενη σεισμική δράση ο φέρων οργανισμός του κτιρίου θα υποστεί σημαντικές και εκτεταμένες αλλά επισκευάσιμες βλάβες, ενώ τα δομικά στοιχεία του θα διαθέτουν εναπομένουσα αντοχή και δυσκαμψία και θα είναι σε θέση να παραλάβουν τα προβλεπόμενα κατακόρυφα φορτία.



Σε κτίρια από φέρουσα τοιχοποιία με βλάβες που επηρεάζουν τη γενική ευστάθεια του κτιρίου θα εφαρμόζεται για τη σύνταξη της μελέτης επισκευής η μέθοδος των πεσσών ή των πεπερασμένων στοιχείων.



2. Φάσμα επιταχύνσεων για το σχεδιασμό επισκευών κτιρίων



Διακρίνονται δύο κατηγορίες υφισταμένων κτιρίων, ανάλογα με τη μέθοδο αντισεισμικού υπολογισμού με την οποία αυτά μελετήθηκαν. Τονίζεται ότι, ο όρος κτίριο στη συνέχεια υπονοεί ένα στατικά ανεξάρτητο δόμημα.



Κατηγορία ΚΙ



Στην κατηγορία αυτή κατατάσσονται τα πυρόπληκτα κτίρια τα οποία δεν μελετήθηκαν με χρήση φάσματος απόκρισης σε όρους επιτάχυνσης και τα οποία:





Κατηγορία ΚΙΙ



Στη κατηγορία αυτή κατατάσσονται τα πυρόπληκτα κτίρια τα οποία μελετήθηκαν ή ελέγχθηκαν με χρήση φάσματος απόκρισης σε όρους επιτάχυνσης και την εφαρμογή μιας εκ των επομένων μεθόδων αντισεισμικού υπολογισμού:



α) Δυναμική Φασματική Μέθοδος (γενική) ή,



β) Απλοποιημένη Φασματική Μέθοδος/Ισοδύναμη Στατική Μέθοδος (υπό προϋποθέσεις).



Δηλαδή κτίρια τα οποία:





2.1. Κτίρια Κατηγορίας ΚΙ



Προκειμένου να οριστεί το φάσμα απόκρισης σε όρους επιτάχυνσης σε κατηγορίας ΚΙ, υιοθετούνται τέσσερις κατηγορίες σπουδαιότητας κτιρίων (ΣΙ, ΣΙΙ, ΣΙΙΙ, ΣIV), ανάλογα με τον κίνδυνο που συνεπάγεται για τον άνθρωπο και τις κοινωνικοοικονομικές επιπτώσεις που μπορεί να έχει ενδεχόμενη καταστροφή τους ή διακοπή της λειτουργίας τους. Στον παρακάτω Πίνακα 1 παρουσιάζονται οι ορισμοί των τεσσάρων κατηγοριών σπουδαιότητας.



Πίνακας 1: Κατηγορίες Σπουδαιότητας Κτιρίων.



Τα κτίρια κατηγορίας ΚΙ κατατάσσονται στις προαναφερόμενες τέσσερις κατηγορίες σπουδαιότητας κτιρίων (ΣΙ, ΣΙΙ, ΣΙΙΙ, ΣIV) ανάλογα με τη σημερινή τους χρήση. Επίσης, τα πυρόπληκτα κτίρια με μικτές χρήσεις κατατάσσονται στην υψηλότερη κατηγορία σπουδαιότητας.



2.1.1 Εφαρμογή Γραμμικών Μεθόδων Ανάλυσης



Σε περίπτωση εφαρμογής γραμμικών μεθόδων ανάλυσης, ως οριζόντιο φάσμα επιταχύνσεων σχεδιασμού Sd(T) θα χρησιμοποιείται το φάσμα που παρουσιάζεται στο παρακάτω Σχήμα 1 συναρτήσει της επιτάχυνσης σχεδιασμού α' και της ιδιοπεριόδου T(sec) του κτιρίου.

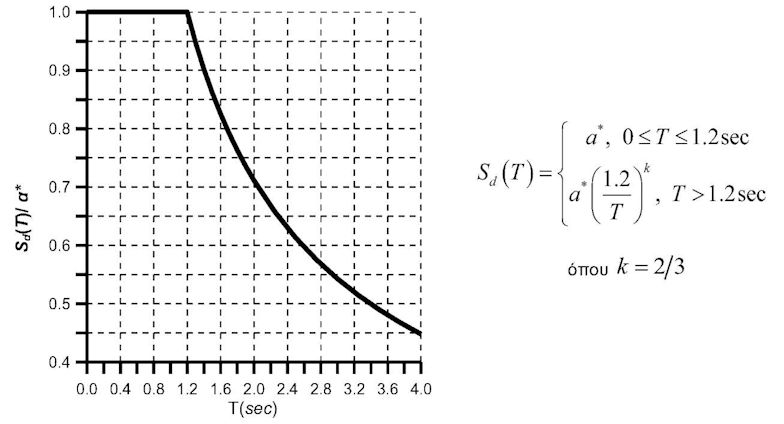

Σχήμα 1: Οριζόντιο Φάσμα Επιταχύνσεων Σχεδιασμού Γραμμικών Μεθόδων Ανάλυσης Κτιρίων Κατηγορίας ΚΙ.



Οι τιμές της οριζόντιας επιτάχυνσης σχεδιασμού a*/g (ανηγμένη στην επιτάχυνση της βαρύτητας g = 9.81 m/sec2) δίδονται στον ακόλουθο Πίνακα 2 συναρτήσει, α) της Ζώνης Σεισμικής Επικινδυνότητας I, II, III που υπάγεται σήμερα το εξεταζόμενο κτίριο σύμφωνα με τον ΕΑΚ όπως αυτός αναθεωρήθηκε το 2003 λόγω αναθεώρησης του Χάρτη Ζωνών Σεισμικής Επικινδυνότητας (ΦΕΚ 1154/Β/2003), β) της κατηγορίας σπουδαιότητας (ΣΙ, ΣΙΙ, ΣΙΙΙ, ΣIV) που υπάγεται σήμερα το εξεταζόμενο κτίριο σύμφωνα με τον Πίνακα 1 και γ) του συντελεστή σεισμικής επιβαρύνσεως ε ο οποίος θα λαμβάνεται σήμερα υπόψη όπως αυτός είχε ληφθεί υπόψη κατά τη φάση μελέτης του υφισταμένου κτιρίου.



Σε κτίρια που μελετήθηκαν ή/και κατασκευάστηκαν πριν τις 26-02-1959 καθώς και σε κτίρια χωρίς οικοδομική άδεια τμηματικά ή στο σύνολο τους, ως συντελεστής σεισμικής επιβαρύνσεως ε θα θεωρείται ο συντελεστής που θα έπρεπε να είχε ληφθεί υπόψη σύμφωνα με τον Αντισεισμικό Κανονισμό του 1959, συναρτήσει της σεισμικότητας της περιοχής (I, II, III) και της επικινδυνότητας του εδάφους (α, β, γ).



Εάν στη μελέτη κατασκευής είχαν ληφθεί υπόψη τα πρόσθετα άρθρα του 1984-1985 του Αντισεισμικού Κανονισμού του 1959, θα αγνοείται η τυχόν Μεγάλη (Μ) σπουδαιότητα του κτιρίου δεδομένου ότι η σπουδαιότητα του κτιρίου λαμβάνεται υπόψη στην παρούσα απόφαση σύμφωνα με τα προαναφερόμενα στην παρούσα παράγραφο 2.1 (άρθρο 3) αναφορικά με τις τέσσερις κατηγορίες σπουδαιότητας (ΣΙ, ΣΙΙ, ΣΙΙΙ, ΣΙV).



Σε περίπτωση που στο υφιστάμενο κτίριο κατά τη φάση λειτουργίας του εφαρμόστηκαν μελέτες με διαφορετικούς συντελεστές σεισμικής επιβάρυνσης ε (π.χ. λόγω προσθήκης) θα λαμβάνεται υπόψη ο δυσμενέστερος συντελεστής σεισμικής επιβαρύνσεως ε που είχε θεωρηθεί στις μελέτες αυτές.



Πίνακας 2: Τιμές Οριζόντιας Επιτάχυνσης Σχεδιασμού a*/g (ανηγμένη στην επιτάχυνση της βαρύτητας g) Κτιρίων Κατηγορίας ΚΙ.



2.1.2        Εφαρμογή Μη Γραμμικών Μεθόδων Ανάλυσης σε Κτίρια από Οπλισμένο Σκυρόδεμα



Σε περίπτωση εφαρμογής μη γραμμικών μεθόδων ανάλυσης, σε κτίρια από οπλισμένο σκυρόδεμα όπως αυτές προβλέπονται στον Κανονισμό Επεμβάσεων, θα χρησιμοποιείται οριζόντιο ελαστικό φάσμα επιταχύνσεων Se (T), το οποίο θα προκύπτει από το προαναφερόμενο οριζόντιο φάσμα σχεδιασμού Sd (T) (Σχήμα 1 και Πίνακας 2) θέτοντας k -1.0 και πολλαπλασιάζοντας τις τιμές των τεταγμένων του φάσματος Sd(T) με το συντελεστή 1.50 για κτίρια της περιόδου ··· και με το συντελεστή 2.00 για κτίρια της περιόδου 1985 < ···, αντίστοιχα.



2.1.3 Κατακόρυφη Συνιστώσα Σεισμικής Δράσης



Σε κτίρια με τιμή οριζόντιας επιτάχυνσης σχεδιασμού a*/g (ανηγμένη στην επιτάχυνση της βαρύτητας g) μεγαλύτερη από 0,25, θα λαμβάνεται υπόψη και η κατακόρυφη συνιστώσα σεισμικής δράσης στις περιπτώσεις που υπάρχουν:





Η κατακόρυφη συνιστώσα της σεισμικής δράσης θα λαμβάνεται από τα φάσματα Svd (T) (σχεδιασμού για κατακόρυφη συνιστώσα) και Svd (T) (ελαστικού για κατακόρυφη συνιστώσα), τα οποία θα προκύπτουν από τα οριζόντια φάσματα Sd (T) και Se (T) πολλαπλασιάζοντας τις τιμές των τεταγμένων τους με το συντελεστή 0.70, αντίστοιχα.



2.2 Κτίρια Κατηγορίας ΚΙΙ



Στην περίπτωση κτιρίων κατηγορίας ΚΙΙ ως φάσμα σχεδιασμού και ελαστικό φάσμα, τόσο για τις οριζόντιες συνιστώσες όσο και για την κατακόρυφη συνιστώσα της σεισμικής δράσης, θα χρησιμοποιούνται τα φάσματα όπως αυτά παρουσιάζονται στους αντίστοιχους Αντισεισμικούς Κανονισμούς ΝΕΑΚ & ΕΑΚ, λαμβάνοντας υπόψη όλες τις παραδοχές που είχαν ληφθεί υπόψη κατά τη φάση μελέτης του πυρόπληκτου κτιρίου, αναφορικά με:





Διευκρινίζεται ότι, σε περίπτωση κτιρίων της κατηγορίας ΚΙΙ κατά τη φάση λειτουργίας τους εφαρμόστηκαν πρόσθετες μελέτες (π.χ. λόγω προσθήκης, αλλαγής χρήσης, κ.τ.λ.) θα λαμβάνονται υπόψη οι δυσμενέστερες παραδοχές που είχαν θεωρηθεί στις μελέτες αυτές.



3. Διερεύνηση και τεκμηρίωση κτιρίων



Αναφορικά με τη διερεύνηση και τεκμηρίωση κτιρίων αυτή πραγματοποιείται σύμφωνα με τα παρακάτω:





4. Διαδικασία επίλυσης



Προκειμένου να πραγματοποιηθούν επεμβάσεις σε πυρόπληκτα κτίρια με βλάβες που επηρεάζουν τη γενική ευστάθεια του κτιρίου, απαιτείται αποτίμηση και ανασχεδιασμός του φέροντα οργανισμού του κτιρίου. Έτσι, η μελέτη επισκευής περιλαμβάνει επεμβάσεις σε βλαβέντα στοιχεία του φέροντος οργανισμού του κτιρίου, τις απολύτως αναγκαίες επεμβάσεις σε μη βλαβέντα στοιχεία του φέροντος οργανισμού ή/και την προσθήκη των απολύτως αναγκαίων νέων δομικών στοιχείων που απαιτούνται από την αναπτυσσόμενη εντατική ή/ και παραμορφωσιακή κατάσταση που δημιουργείται μετά την επέμβαση στα βλαβέντα, εφόσον τούτο ήθελε προκύψει από τους υπολογισμούς, σύμφωνα με τα παρακάτω παρουσιαζόμενα βήματα επίλυσης του κτιρίου. Όλες οι επιλύσεις του φορέα πραγματοποιούνται στο χώρο και χωρίς να συνεκτιμάται η συμμετοχή των τοιχοπληρώσεων.



Στη συνέχεια παρουσιάζονται τα βήματα επίλυσης που απαιτείται να εφαρμοστούν:





Κάθε επίλυση θα συνοδεύεται από πίνακες επάρκειας των ελεγχόμενων στοιχείων. Ο έλεγχος επάρκειας των πλακών και δοκών θα γίνεται έναντι μη σεισμικών δράσεων. Ο έλεγχος επάρκειας των δοκών έναντι σεισμικών δράσεων επιτρέπεται να παραλείπεται, εκτός από τις περιπτώσεις δοκών που θα κριθούν ως ιδιαίτερα κρίσιμες.



Τα βασικά συμπεράσματα των προαναφερθέντων βημάτων επίλυσης του κτιρίου θα πρέπει αναφέρονται στην τεχνική έκθεση.



Σε κτίρια από οπλισμένο σκυρόδεμα οι προαναφερθείσες επιλύσεις, έλεγχοι επάρκειας (έναντι εντατικών ή/και παραμορφωσιακών μεγεθών) και απαιτούμενες διαστασιολογήσεις θα πραγματοποιούνται σύμφωνα με τα αναφερόμενα στον Κανονισμό Επεμβάσεων και στο παρόν άρθρο 3.



Επίσης σημειώνεται ότι, προκειμένου να προσδιορισθούν οι δείκτες ανεπάρκειας λ=SE / Rm (βλέπε παράγραφος 5.5.1 του Κανονισμού Επεμβάσεων), η γνώση των οποίων είναι απαραίτητη για τον καθορισμό της μεθόδου ανάλυσης, θα χρησιμοποιηθούν τα ελαστικά φάσμα που παρουσιάζονται στην παράγραφο 2 του παρόντος άρθρου 3.
