1. Γενικά



Τα συστήματα αναχαίτισης οχημάτων πρέπει να πληρούν τις απαιτήσεις των μερών του προτύπου ΕΛΟΤ ΕΝ 1317 Οδικά συστήματα αναχαίτισης. Η ικανοποίηση των απαιτήσεων αποδεικνύεται με τα αντίστοιχα αποτελέσματα δοκιμών από πιστοποιημένα εργαστήρια, σύμφωνα με τα αντίστοιχα μέρη του προτύπου ΕΛΟΤ ΕΝ 1317.



Τα συστήματα αναχαίτισης οχημάτων χαρακτηρίζονται από τις κατηγορίες επίδοσης ανάλογα με τα αποτελέσματα δοκιμών κατά ΕΛΟΤ ΕΝ 1317 (σχήμα 2).

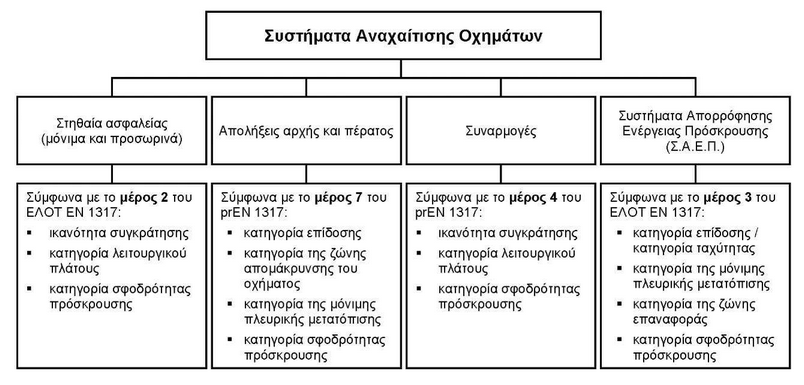

Σχήμα 2: Καθορισμός των κατηγοριών επίδοσης κατά ΕΛΟΤ ΕΝ 1317



2. Στηθαία ασφαλείας



Οι επιδόσεις των στηθαίων ασφαλείας καθορίζονται σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 1317-2 από τρία βασικά κριτήρια:





Η απαιτούμενη ικανότητα συγκράτησης εξαρτάται από τα κριτήρια εφαρμογής που αναφέρονται στα κεφάλαια 5 και 8.



Το μέγιστο λειτουργικό πλάτος εξαρτάται από τις τοπικές συνθήκες που αναφέρονται στα κεφάλαια 5 και 8.



Η περιγραφή της σωματικής καταπόνησης των επιβαινόντων σε όχημα κατά την πρόσκρουση σε στηθαία ασφαλείας γίνεται με το κριτήριο της σφοδρότητας πρόσκρουσης.



Η κατηγορία σφοδρότητας πρόσκρουσης Α παρέχει μεγαλύτερη ασφάλεια στους επιβαίνοντες ενός οχήματος που παρεκκλίνει από την πορεία του από ότι η κατηγορία σφοδρότητας πρόσκρουσης Β και προτιμάται, όταν οι άλλες προϋποθέσεις είναι ίδιες.



Η κατηγορία σφοδρότητας πρόσκρουσης Β παρέχει μεγαλύτερη ασφάλεια στους επιβαίνοντες ενός οχήματος που παρεκκλίνει από την πορεία του από ότι η κατηγορία σφοδρότητας πρόσκρουσης C και προτιμάται, όταν οι άλλες προϋποθέσεις είναι ίδιες (παράγραφος 3.3 ΕΛΟΤ ΕΝ 1317-2).



3. Απολήξεις αρχής και πέρατος των στηθαίων ασφαλείας



Οι απολήξεις αρχής και πέρατος πρέπει να συνδέονται με τα στηθαία ασφαλείας που ακολουθούν έτσι, ώστε τα λειτουργικά χαρακτηριστικά του ενός συστήματος να μην επιδρούν αρνητικά στα αντίστοιχα χαρακτηριστικά του άλλου συστήματος. Ο κατασκευαστής των απολήξεων των στηθαίων ασφαλείας πρέπει να περιγράφει τα λειτουργικά χαρακτηριστικά των συστημάτων που συνδέονται με αυτό τον τρόπο, με αφετηρία την απόληξη του στηθαίου ασφαλείας.



Οι επιδόσεις των απολήξεων καθορίζονται, σύμφωνα με το ευρωπαϊκό πρότυπο pr ΕΝ 1317-7, από τα ακόλουθα κριτήρια:





Οι απαιτήσεις για τις κατηγορίες επίδοσης των απολήξεων δίδονται στον Πίνακα 1.



Πίνακας 1: Απαιτήσεις για τις απολήξεις αρχής και πέρατος των στηθαίων ασφαλείας



Α: απολήξεις αρχής και πέρατος και στις δύο κατευθύνσεις κυκλοφορίας

U: απολήξεις στην μία κατεύθυνση κυκλοφορίας



Η κατηγορία της ζώνης απομάκρυνσης του οχήματος και η κατηγορία της μόνιμης πλευρικής μετατόπισης προσδιορίζονται ανάλογα με τις τοπικές συνθήκες. Η κατηγορία της μόνιμης πλευρικής μετατόπισης θα επιλέγεται, ώστε η απόληξη αρχής και πέρατος που παραμορφώνεται, να μην εκτείνεται πέραν της εσωτερικής οριογραμμής της διαγράμμισης του οδοστρώματος.



Η κατηγορία σφοδρότητας πρόσκρουσης Α παρέχει μεγαλύτερη ασφάλεια στους επιβαίνοντες ενός οχήματος που παρεκκλίνει της πορείας του από ότι η κατηγορία σφοδρότητας πρόσκρουσης Β και προτιμάται, όταν οι άλλες προϋποθέσεις είναι ίδιες.



Στα επόμενα σχήματα οι απολήξεις των στηθαίων ασφαλείας σημειώνονται για λόγους απλότητας ως ΑΣΑ.



4. Συναρμογές στηθαίων ασφαλείας



Οι συναρμογές των στηθαίων ασφαλείας τοποθετούνται εκεί, όπου πρέπει να συνδεθούν στηθαία ασφαλείας με διαφορετικό τρόπο κατασκευής ή/και διαφορετικό τρόπο δυναμικής λειτουργίας. Οι επιδόσεις των συναρμογών καθορίζονται σύμφωνα με το πρότυπο pr ΕΝ 1317-4 από τα ακόλουθα κριτήρια:





Η ικανότητα συγκράτησης των συναρμογών των στηθαίων ασφαλείας είναι συνάρτηση της ικανότητας συγκράτησης των στηθαίων ασφαλείας που συνδέουν και πρέπει να προσδιορίζεται σύμφωνα με τον πίνακα 2.



Πίνακας 2: Ικανότητα συγκράτησης των συναρμογών των στηθαίων ασφαλείας



Το μέγιστο λειτουργικό πλάτος μιας συναρμογής εξαρτάται από τις τοπικές συνθήκες.



Η κατηγορία σφοδρότητας πρόσκρουσης μιας συναρμογής πρέπει να είναι αντίστοιχη των κατηγοριών σφοδρότητας πρόσκρουσης των στηθαίων ασφαλείας, με τα οποία συνδέεται.



Οι προσαρμογές των στηθαίων ασφαλείας στα τεχνικά έργα, γέφυρες και τοίχους αντιστήριξης θεωρούνται ως συναρμογές.



5. Συστήματα απορρόφησης ενέργειας πρόσκρουσης (ΣΑΕΠ)



Τα συστήματα απορρόφησης ενέργειας πρόσκρουσης πρέπει να συνδέονται με τα στηθαία ασφαλείας που ακολουθούν έτσι, ώστε τα λειτουργικά χαρακτηριστικά του ενός συστήματος να μην επιδρούν αρνητικά στα αντίστοιχα χαρακτηριστικά του άλλου συστήματος. Ο κατασκευαστής των συστημάτων απορρόφησης ενέργειας πρόσκρουσης πρέπει να περιγράφει τα λειτουργικά χαρακτηριστικά των συστημάτων που συνδέονται με αυτό τον τρόπο, με αφετηρία το σύστημα απορρόφησης ενέργειας πρόσκρουσης.



Τα συστήματα απορρόφησης ενέργειας πρόσκρουσης πρέπει να πληρούν τις απαιτήσεις του προτύπου ΕΛΟΤ ΕΝ 1317-3. Οι επιδόσεις των συστημάτων απορρόφησης ενέργειας πρόσκρουσης καθορίζονται σύμφωνα με το πρότυπο ΕΝ 1317-3 από τα ακόλουθα κριτήρια:





Οι απαιτήσεις για τις κατηγορίες επίδοσης των συστημάτων απορρόφησης ενέργειας πρόσκρουσης επαναφοράς δίδονται στον Πίνακα 3.



Πίνακας 3: Κατηγορίες επίδοσης για συστήματα απορρόφησης ενέργειας πρόσκρουσης τύπου R (επαναφοράς) σε συνάρτηση με την επιτρεπόμενη ταχύτητα



Η κατηγορία της μόνιμης πλευρικής μετατόπισης και η κατηγορία της ζώνης επαναφοράς πρέπει να αναφέρονται στην έκθεση δοκιμής και οι απαιτήσεις προσδιορίζονται σε συνάρτηση με τις τοπικές συνθήκες και τον διαθέσιμο πλευρικό χώρο. Η κατηγορία της μόνιμης πλευρικής μετατόπισης θα επιλέγεται, ώστε το σύστημα απορρόφησης ενέργειας πρόσκρουσης που παραμορφώνεται, να μην εκτείνεται πέραν της εσωτερικής οριογραμμής της διαγράμμισης του οδοστρώματος.



Η γεωμετρική διαμόρφωση των συστημάτων απορρόφησης ενέργειας πρόσκρουσης πρέπει να προσαρμόζεται στην γεωμετρία της περιοχής εγκατάστασης.



Η κατηγορία σφοδρότητας πρόσκρουσης Α παρέχει μεγαλύτερη ασφάλεια στους επιβαίνοντες ενός οχήματος που παρεκκλίνει της πορείας του από ότι η κατηγορία σφοδρότητας πρόσκρουσης Β και προτιμάται, όταν οι άλλες προϋποθέσεις είναι ίδιες.



6. Διαμόρφωση του περιβάλλοντος χώρου των συστημάτων αναχαίτισης οχημάτων



Η λειτουργία των συστημάτων αναχαίτισης οχημάτων δεν πρέπει να παρεμποδίζεται από την διαμόρφωση του περιβάλλοντος χώρου αυτών. Ως περιβάλλων χώρος των συστημάτων αναχαίτισης ορίζεται η περιοχή μεταξύ του οδοστρώματος και του συστήματος αναχαίτισης καθώς και το λειτουργικό πλάτος του συστήματος.



Πρέπει να αποφεύγεται η διάταξη κρασπέδων και αποχετευτικών ρείθρων έμπροσθεν συστημάτων αναχαίτισης, όταν το ύψος τους είναι μεγαλύτερο των 7 cm πάνω από την οριογραμμή του οδοστρώματος. Επίσης η λειτουργία των συστημάτων αναχαίτισης οχημάτων δεν πρέπει να παρεμποδίζεται από την βλάστηση, τους ορθοστάτες των πινακίδων σήμανσης κ.λ.π., που βρίσκονται στο εύρος του λειτουργικού πλάτους του συστήματος αναχαίτισης.



7. Πρόσθετες κατασκευές



Οι πρόσθετες κατασκευές, οι οποίες μπορούν να τοποθετηθούν στα συστήματα αναχαίτισης οχημάτων είναι:





Οι πρόσθετες κατασκευές δεν επιτρέπεται να επηρεάζουν αρνητικά την λειτουργία των συστημάτων αναχαίτισης οχημάτων. Επί πλέον δεν επιτρέπεται οι πρόσθετες κατασκευές να αποτελούν κίνδυνο για τους επιβαίνοντες σε όχημα ή για τρίτους. Οι πρόσθετες κατασκευές, όπως τα κιγκλιδώματα, οι οποίες λειτουργικά αποτελούν μέρος των συστημάτων αναχαίτισης οχημάτων, πρέπει να υποβάλλονται πάντοτε σε δοκιμές πρόσκρουσης μαζί με τα συστήματα αναχαίτισης οχημάτων ως συνολικό σύστημα, σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 1317, μέρη 2 έως 4.



8. Προστασία δικυκλιστών και μοτοσικλετιστών



Οι σωματικές βλάβες στους δικυκλιστές που εκτρέπονται από την πορεία τους κατά την πρόσκρουση τους στα συστήματα αναχαίτισης οχημάτων μπορεί να περιορισθεί ουσιαστικά με





Οι επιδόσεις των συστημάτων για την προστασία δικυκλιστών και μοτοσικλετιστών θα καθορίζονται σύμφωνα με το ευρωπαϊκό πρότυπο pr ΕΝ 1317-8 από τα ακόλουθα κριτήρια:





Τα συστήματα αναχαίτισης οχημάτων, με τα οποία παρέχεται πρόσθετη προστασία στους δικυκλιστές, πρέπει να διαμορφώνονται έτσι, ώστε





Οι πρόσθετες κατασκευές στα συστήματα αναχαίτισης οχημάτων από χάλυβα μπορούν να είναι:





Για τις πρόσθετες κατασκευές ισχύει η παράγραφος 7.
