1. Γενικά



Οι απαιτήσεις για τα συστήματα αναχαίτισης οχημάτων είναι συνάρτηση της θέσης τους, δηλαδή:





2. Συστήματα Αναχαίτισης Οχημάτων στην εξωτερική οριογραμμή οδοστρώματος



2.1. Ικανότητα συγκράτησης



Στο διάγραμμα ροής (Σχήμα 7) παρουσιάζεται η διαδικασία αξιολόγησης της αναγκαιότητας εγκατάστασης των στηθαίων ασφαλείας στην εξωτερική οριογραμμή του οδοστρώματος και της επιλογής της ελάχιστης απαιτούμενης ικανότητας συγκράτησης που πρέπει αυτά να παρουσιάζουν σε συνάρτηση με:



• της γεωμετρίας της οδού και κατ' επέκταση της συχνότητας ή/και της πιθανότητας εκτροπής οχημάτων από την πορεία τους και

των κυκλοφοριακών παραμέτρων, όπως η Μέση Ημερήσια Κυκλοφορία (ΜΗΚ) και ο φόρτος των Βαρέων Οχημάτων (ΒΟ)1.



1 Φορτηγά οχήματα συνολικού βάρους > 3,5 t και λεωφορεία

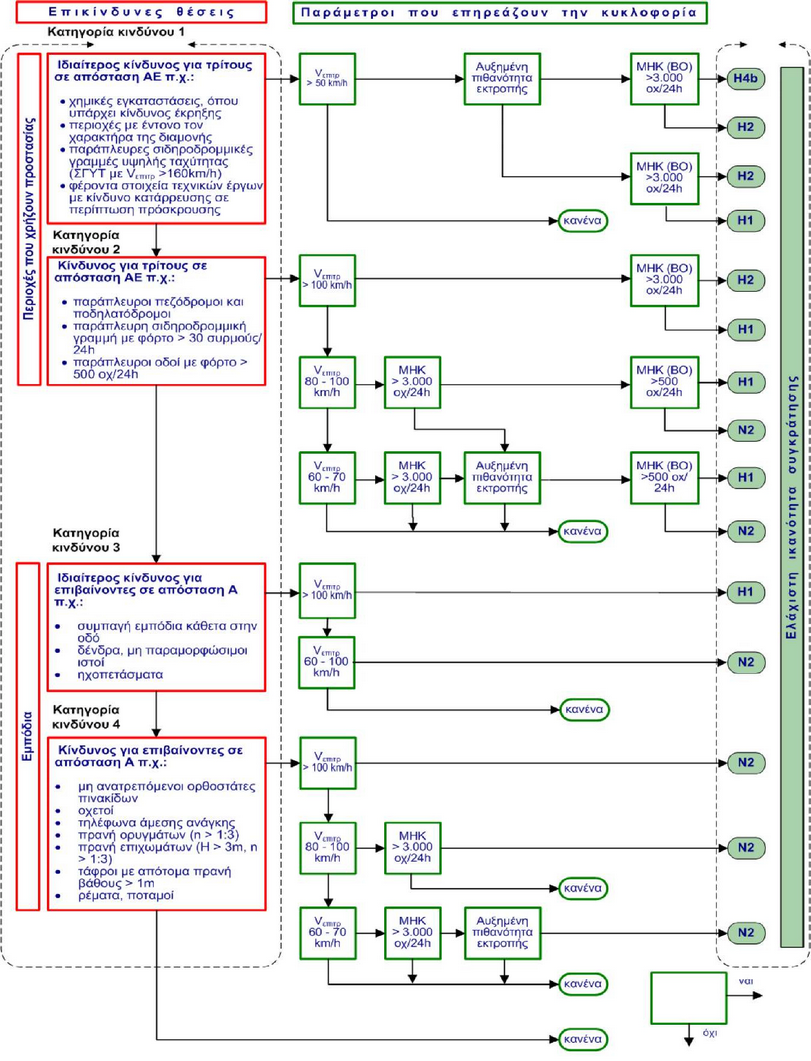

Σχήμα 7: Κριτήρια εφαρμογής των στηθαίων ασφαλείας στην εξωτερική οριογραμμή του οδοστρώματος



2.2. Λειτουργικό πλάτος



Ως λειτουργικό πλάτος W ενός συστήματος ορίζεται το άθροισμα της δυναμικής παραμόρφωσης και του κατασκευαστικού πλάτους του συστήματος. Η επιλογή του κατάλληλου συστήματος αναχαίτισης οχημάτων εξαρτάται και από την διαθέσιμη απόσταση αυτού από τα πλευρικά εμπόδια, ώστε να εξασφαλίζεται το λειτουργικό του πλάτος.



Όσο μικρότερος είναι ο διατιθέμενος χώρος τόσο άκαμπτο πρέπει να είναι το σύστημα που θα τοποθετηθεί. Για αυτό το λόγο υπάρχει μία άμεση αλληλεξάρτηση μεταξύ της σφοδρότητας πρόσκρουσης και του διατιθέμενου χώρου για παραμόρφωση, η οποία και καθορίζει την ικανότητα συγκράτησης.



Συνεπώς τα συστήματα αναχαίτισης οχημάτων πρέπει να επιλέγονται έτσι, ώστε το λειτουργικό τους πλάτος να είναι μικρότερο ή ίσο με την απόσταση μεταξύ της εμπρόσθιας όψης του στηθαίου ασφαλείας και της εμπρόσθιας όψης του εμποδίου (σχήμα 8).

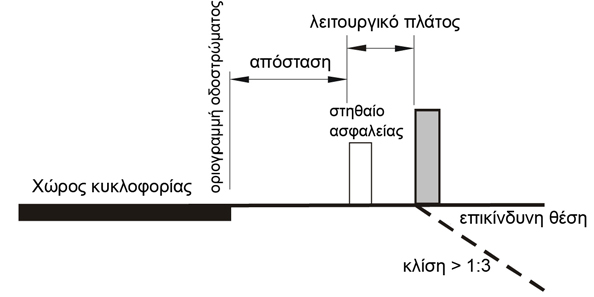

Σχήμα 8: Διάταξη των στηθαίων ασφαλείας σε συνάρτηση με το λειτουργικό πλάτος και τον κυκλοφοριακό χώρο



Για τον προσδιορισμό του απαιτούμενου λειτουργικού πλάτους πρέπει να λαμβάνονται υπόψη τα ακόλουθα:





2.3. Σφοδρότητα πρόσκρουσης



Με την σφοδρότητα πρόσκρουσης προσδιορίζεται η φυσική καταπόνηση, η σοβαρότητα των τραυματισμών ή ο κίνδυνος απώλειας της ζωής των επιβαινόντων σε επιβατικά οχήματα (τύπος δοκιμής ΤΒ 11). Όσο πιο συμπαγές ή άκαμπτο είναι ένα σύστημα τόσο μεγαλύτερη είναι η επιβράδυνση που επενεργεί στους επιβαίνοντες στο όχημα. Για αυτό τον λόγο οι επιτρεπόμενες τιμές των δεικτών σφοδρότητας πρόσκρουσης ASI και THIV του επιβαίνοντος στο όχημα πρέπει να είναι σύμφωνες με τις οριζόμενες στον πίνακα 3 Κατηγορίες σφοδρότητας πρόσκρουσης στο ΕΛΟΤ ΕΝ 1317-2.



Τα συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Α παρέχουν μεγαλύτερη ασφάλεια στους επιβαίνοντες ενός οχήματος που παρεκκλίνει της πορείας του από ότι εκείνα με κατηγορία σφοδρότητας πρόσκρουσης Β και πρέπει να προτιμώνται, όταν τα υπόλοιπα δεδομένα είναι ίδια, για λόγους ασφάλειας. Επίσης τα συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Β πρέπει να προτιμώνται από εκείνα με κατηγορία σφοδρότητας πρόσκρουσης C, όταν τα υπόλοιπα δεδομένα είναι ίδια. Είναι δυνατόν να επιλεγεί σύστημα, του οποίου η κατηγορία σφοδρότητας πρόσκρουσης είναι C, μόνον εφόσον οι απαιτούμενες κατηγορίες επίδοσης δεν πληρούνται από συστήματα με κατηγορία σφοδρότητας πρόσκρουσης Α ή έστω Β.



3. Συστήματα αναχαίτισης οχημάτων στις οριογραμμές γεφυρών και τοίχων αντιστήριξης



Τα στηθαία ασφαλείας στην εξωτερική οριογραμμή γεφυρών και τοίχων στέψης οδών πρέπει να επιλέγονται σε συνάρτηση με την κατηγορία επικινδυνότητας, στην οποία μπορεί να υπαχθεί η περιοχή κατάντη αυτών των τεχνικών έργων.



Η κατηγορία φορτίου των στηθαίων ασφαλείας σε γέφυρες κατά DIN-Fachbericht 101 πρέπει να προσδιορίζεται λαμβανομένων υπόψη των μετρούμενων οριζόντιων φορτίων κατά την δοκιμή πρόσκρουσης κατά ΕΛΟΤ ΕΝ 1317-2, που μεταβιβάζονται στο τεχνικό έργο μέσω του στηθαίου ασφαλείας και του οχήματος.



Στην εξωτερική οριογραμμή γεφυρών και τοίχων στέψης οδών με επιτρεπόμενη ταχύτητα VΕΠΙΤΡ > 50 km/h, πρέπει να τοποθετούνται στηθαία ασφαλείας με ικανότητα συγκράτησης, σύμφωνα με τον Πίνακα 4.



Πίνακας 4: Απαιτούμενη ικανότητα συγκράτησης σε γέφυρες και τοίχους αντιστήριξης



Τα προαναφερόμενα αφορούν σε γέφυρες και τοίχους αντιστήριξης με ύψος πτώσης μεγαλύτερο των 2 m. Στην αντίθετη περίπτωση καθώς και σε γέφυρες με άνοιγμα μικρότερο των 10 m και σε οχετούς ισχύουν τα αναφερόμενα για στις εξωτερικές οριογραμμές οδοστρώματος.



Για τον προσδιορισμό της μέγιστης κατηγορίας λειτουργικού πλάτους η οριογραμμή της γέφυρας ή του τοίχου αντιστήριξης θεωρείται ως η εμπρόσθια όψη του παράπλευρου εμποδίου, με την προϋπόθεση ότι δεν έχει τοποθετηθεί ηχοπέτασμα ή άλλο εμπόδιο. Η τοποθέτηση στηθαίων ασφαλείας που υπάγονται σε μεγαλύτερη κατηγορία λειτουργικού πλάτους επιτρέπεται, εφόσον προκύπτει από τις δοκιμές, σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 1317-2, ότι είναι δυνατή η συγκράτηση των οχημάτων.



4. Συστήματα αναχαίτισης οχημάτων στις κεντρικές και πλευρικές διαχωριστικές νησίδες



4.1. Γενικά



Στις κεντρικές και πλευρικές διαχωριστικές νησίδες οδών με διαχωρισμένα οδοστρώματα και με επιτρεπόμενη ταχύτητα VΕΠΙΤΡ > 50 km/h πρέπει να τοποθετούνται στηθαία ασφαλείας.



Για την τοποθέτηση των στηθαίων ασφαλείας σε κεντρικές και διαχωριστικές νησίδες υπάρχουν τέσσερις δυνατότητες:





Τα αμφίπλευρα συστήματα τοποθετούνται στο μέσον της νησίδας. Σε περιπτώσεις ύπαρξης εμποδίου, όπως καλωδίων ή αποχετευτικών αγωγών ή διατήρησης του απαιτούμενου εύρους ορατότητας, τα αμφίπλευρα στηθαία ασφαλείας μπορούν να τοποθετηθούν έκκεντρα.



Σε περίπτωση ύπαρξης επικίνδυνου εμποδίου στην κεντρική ή στην πλευρική διαχωριστική νησίδα, πρέπει να τοποθετούνται μονόπλευρα στηθαία ασφαλείας με χωριστή δράση (σχήμα 9).



Τα αμφίπλευρα στηθαία ασφαλείας μπορούν να συνδέονται με μονόπλευρα στηθαία ασφαλείας πριν από ένα εμπόδιο με τοποθέτηση υπό γωνία ≤ 1:20. Πρέπει να αποφεύγονται οι συχνές αλλαγές από αμφίπλευρο στηθαίο ασφαλείας στο μέσον της νησίδας σε δύο μονόπλευρα στηθαία ασφαλείας στις οριογραμμές της νησίδας. Στις διακοπές της κεντρικής διαχωριστικής νησίδας τα στηθαία ασφαλείας πρέπει να τοποθετούνται όπως στα όμορα τμήματα της νησίδας.

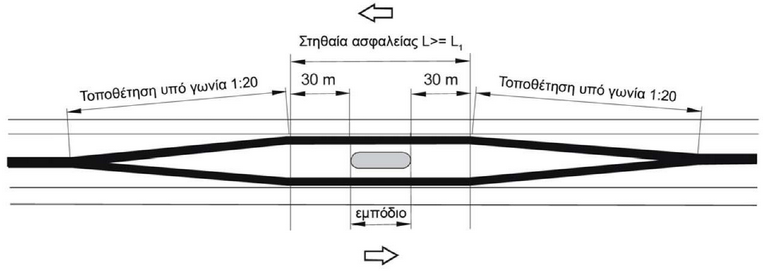

Σχήμα 9: Στηθαία ασφαλείας σε περιοχή φέροντος εμποδίου σε κεντρική διαχωριστική νησίδα



Τα αμφίπλευρα στηθαία ασφαλείας είναι συμμετρικά συστήματα, τα οποία είναι προσβάσιμα και από τις δύο πλευρές της νησίδας σε αντίθεση με τα μονόπλευρα συστήματα. Η ικανότητα συγκράτησης μονόπλευρων συστημάτων με κοινή δράση επιτυγχάνεται μόνον με την συνεργασία και των δύο συστημάτων, η οποία πρέπει να διασφαλίζεται κατά την κατασκευαστική διαμόρφωση της οδού.



Σε περιοχές εμποδίων ή/και όταν η εγκάρσια κλίση της κεντρικής ή της πλευρικής διαχωριστικής νησίδας είναι ≥ 1:10 πρέπει να τοποθετούνται μόνον μονόπλευρα συστήματα κατά μήκος των οριογραμμών της νησίδας με χωριστή δράση.



Περαιτέρω κριτήρια εφαρμογής για τα συστήματα αναχαίτισης σε κεντρική και πλευρική νησίδα αποτελούν:





4.2. Ικανότητα συγκράτησης



Το πλάτος μίας κεντρικής ή πλευρικής διαχωριστικής νησίδας ορίζεται ως η απόσταση μεταξύ των οριογραμμών του χώρου κυκλοφορίας των δύο οδοστρωμάτων. Ως οριογραμμή του χώρου κυκλοφορίας θεωρείται το πλευρικό όριο της σταθεροποιημένης επιφάνειας. Στον χώρο κυκλοφορίας ανήκουν οι λωρίδες κυκλοφορίας, οι λωρίδες καθοδήγησης και τα βατά αποχετευτικά ρείθρα.



Στο διάγραμμα ροής του σχήματος 10 απεικονίζονται τα κριτήρια επιλογής της ελάχιστης απαιτούμενης ικανότητας συγκράτησης που πρέπει να παρουσιάζουν τα στηθαία ασφαλείας που τοποθετούνται σε κεντρικές και πλευρικές διαχωριστικές νησίδες σε συνάρτηση με:



- η επιτρεπόμενη ταχύτητα (VΕΠΙΤΡ),

- η Μέση Ημερήσια Κυκλοφορία (ΜΗΚ) των Βαρέων Οχημάτων (ΒΟ) και

- η αυξημένη πιθανότητα εκτροπής.

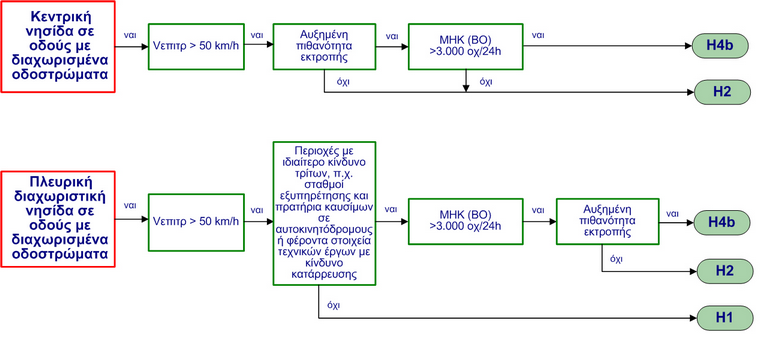

Σχήμα 10: Κριτήρια εφαρμογής των στηθαίων ασφαλείας σε κεντρικές και πλευρικές διαχωριστικές νησίδες



Για τον προσδιορισμό της ικανότητας συγκράτησης στηθαίων ασφαλείας σε κεντρική ή πλευρική διαχωριστική νησίδα σε γέφυρες με χωριστές ανωδομές, οι οποίες παρουσιάζουν μία υψομετρική διαφορά ή / και οριζόντια απόσταση μεγαλύτερη από 1,5 m, οι γέφυρες αντιμετωπίζονται ως ανεξάρτητες. Σε αυτή την περίπτωση ισχύουν τα αναφερόμενα στην παράγραφο 5.3.



Οι μετακινήσεις στην περιοχή των κινητών αρμών πρέπει να αναλαμβάνονται με τεμάχια συστολής - διαστολής των στηθαίων ασφαλείας.



4.3. Λειτουργικό πλάτος



Στις κεντρικές ή πλευρικές διαχωριστικές νησίδες χωρίς εμπόδια το μέγιστο λειτουργικό πλάτος W προσδιορίζεται σε συνάρτηση με το πλάτος της κεντρικής ή διαχωριστικής νησίδας και το πλάτος του στηθαίου ασφαλείας. Επίσης για τον προσδιορισμό του απαιτούμενου λειτουργικού πλάτους λαμβάνεται υπόψη ο τύπος του στηθαίου ασφαλείας (αμφίπλευρο ή μονόπλευρο στηθαίο ασφαλείας με χωριστή ή κοινή δράση) και η θέση του (στο μέσον ή έκκεντρα).



Κατά την τοποθέτηση δύο μονόπλευρων στηθαίων ασφαλείας στις οριογραμμές της κεντρικής ή της πλευρικής διαχωριστικής νησίδας με χωριστή δράση δεν επιτρέπεται τα στηθαία ασφαλείας που οδεύουν παράλληλα στην μια οριογραμμή να τοποθετούνται εντός του λειτουργικού πλάτους των στηθαίων ασφαλείας που οδεύουν παράλληλα στην άλλη οριογραμμή της νησίδας. Στην περίπτωση διαφορετικών λειτουργικών πλατών καθοριστικό είναι το μεγαλύτερο από αυτά. Μόνον σε εξαιρετικές περιπτώσεις επιτρέπεται η τοποθέτηση μονόπλευρων στηθαίων ασφαλείας με κοινή δράση σε νησίδες.

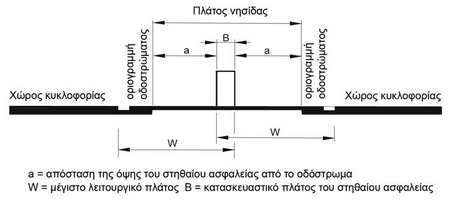

Σχήμα 11)α: Αμφίπλευρο στηθαίο ασφαλείας που τοποθετείται στο μέσον της νησίδας

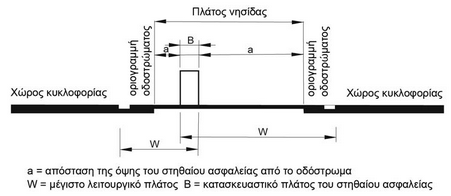

Σχήμα 11)β: Αμφίπλευρο στηθαίο ασφαλείας που τοποθετείται έκκεντρα στη νησίδα

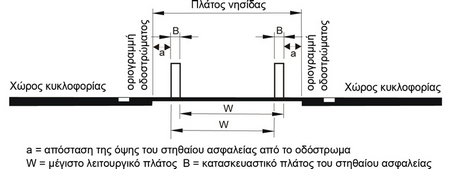

Σχήμα 11)γ: Μονόπλευρα στηθαία ασφαλείας με χωριστή δράση που τοποθετείται και στις δύο οριογραμμές

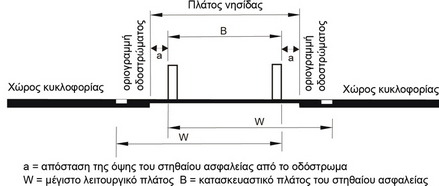

Σχήμα 11)δ: Μονόπλευρα στηθαία ασφαλείας με κοινή δράση που τοποθετείται και στις δύο οριογραμμές



Η απόσταση της εμπρόσθιας όψης των στηθαίων ασφαλείας από τις οριογραμμές των οδοστρωμάτων πρέπει να είναι ίση τουλάχιστον με 0,50 m. Η μείωση της ελάχιστης απόστασης επιτρέπεται μόνον σε εξαιρετικές περιπτώσεις. Η διατήρηση του απαιτούμενου εύρους ορατότητας μπορεί να απαιτήσει μεγαλύτερες αποστάσεις.



Οι γέφυρες με χωριστές ανωδομές, των οποίων η υψομετρική διαφορά κατά μήκος του διαμήκους αρμού ή / και οριζόντια απόσταση είναι μεγαλύτερη από 0,1 m, πρέπει να αντιμετωπίζονται ως ανεξάρτητες γέφυρες. Σε αυτή την περίπτωση ισχύουν τα αναφερόμενα στην παράγραφο 3.



4.4. Σφοδρότητα πρόσκρουσης



Στις κεντρικές και πλευρικές διαχωριστικές νησίδες πρέπει να προτιμάται η εφαρμογή των μονόπλευρων συστημάτων με χωριστή δράση και μικρή κατηγορία σφοδρότητας πρόσκρουσης, κατά το δυνατόν Α. Το πλεονέκτημα αυτών των συστημάτων συνίσταται στο γεγονός, ότι λειτουργούν ανεξάρτητα μεταξύ τους και ως εκ τούτου έχουν αποθέματα ασφάλειας, αφού ήδη κάθε σύστημα έχει την ελάχιστη απαιτούμενη ικανότητα συγκράτησης. Κατά τα άλλα ισχύουν τα αναφερόμενα στις παραγράφους 2 του κεφαλαίου 3 και 2.3.



5. Συστήματα αναχαίτισης οχημάτων σε περιοχές τοίχων και μετώπων σηράγγων



Τα διαμήκη συμπαγή τοιχία, όταν δεν παρουσιάζουν προεξοχές ή εσοχές μεγαλύτερες από 0,1 m, δεν θεωρούνται εμπόδια. Το ίδιο ισχύει και για τις απαραίτητες για λόγους ασφάλειας φωλεές στις σήραγγες, των οποίων το μήκος είναι μικρότερο από 4,0 m.



Τα μέτωπα των σηράγγων, η αρχή και το πέρας των διηκόντων τοιχίων, οι προεξοχές ή οι εσοχές που είναι μεγαλύτερες από 0,1 m καθώς και το πέρας φωλεών μήκους μεγαλύτερου από 4,0 m πρέπει να θεωρούνται ως συμπαγή εμπόδια κάθετα στην κατεύθυνση κυκλοφορίας (κατηγορία κινδύνου 3), στην περίπτωση που δεν διαμορφώνονται έτσι, ώστε μία πρόσκρουση να μην εγκυμονεί κινδύνους για τους επιβαίνοντες σε επιβατικό όχημα.



Για τον προσδιορισμό του λειτουργικού πλάτους των στηθαίων ασφαλείας σε αυτή την περίπτωση ισχύει η παράγραφος 2.2.

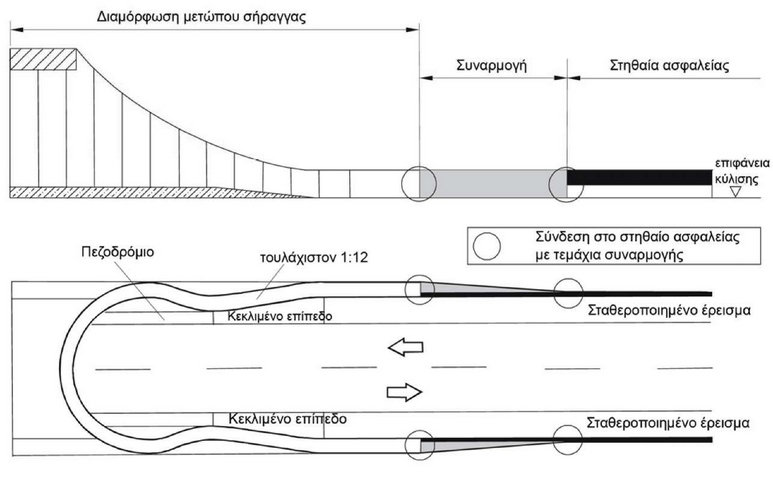

Σχήμα 12: Παράδειγμα απεικόνισης των στηθαίων ασφαλείας πριν το μέτωπο σήραγγας



Οι απαιτούμενες κατηγορίες επίδοσης των συναρμογών ορίζονται στο κεφάλαιο 3.4. Στην αρχή των τοίχων, των μετώπων των σηράγγων, των φωλεών στις σήραγγες μπορούν να τοποθετηθούν συστήματα απορρόφησης ενέργειας πρόσκρουσης. Οι απαραίτητες κατηγορίες επίδοσης ορίζονται στην παράγραφο 5 του κεφαλαίου 3.
