Κεφάλαιο 3: Τοποθέτηση Πινακίδων Σταθερού Περιεχομένου
 Περιεχόμενα |  Προηγούμενο |  Επόμενο |
|
3.1. Πινακίδες μικρού μεγέθους
1. Κατά κανόνα τοποθετούνται δεξιά και αριστερά των κλάδων των αυτοκινητοδρόμων, στο φυτικό έρεισμα και στην κεντρική νησίδα, καθώς και των δίιχνων κλάδων κόμβων, ώστε να εξασφαλίζεται επαρκής ορατότητα προς αυτές.
2. Οι πινακίδες τοποθετούνται έτσι ώστε ο άξονας του ορθοστάτη τους να απέχει από τον κυκλοφοριακό χώρο 1,50 m.
3. Το κάτω άκρο των πινακίδων κατά κανόνα πρέπει να απέχει από την επιφάνεια του εδάφους 2,00 m. Κατά την τοποθέτηση πάνω από το οδόστρωμα η απόσταση αυτή δεν πρέπει να είναι μικρότερη από 5,50 m. Στις νησίδες των ισόπεδων κόμβων το κάτω άκρο των πινακίδων πρέπει να απέχει από την επιφάνεια του εδάφους τουλάχιστον 0,60 m. Πρέπει όμως να επιδιώκεται η τοποθέτηση των πινακίδων ψηλότερα από το συνηθισμένο, προκειμένου να εξασφαλίζονται επαρκείς συνθήκες ορατότητας.
3.2. Πινακίδες μεγάλου μεγέθους
1. Τοποθέτηση παράπλευρα του οδοστρώματος
α. Τοποθέτηση πινακίδων σε απόσταση ≤ 9 m από την οριογραμμή κυκλοφορίας:
| • | Στα ευθύγραμμα οδικά τμήματα τοποθετούνται έτσι ώστε η γωνία που σχηματίζεται από τον εγκάρσιο άξονα της οδού και την επιφάνεια της πλευρικής πινακίδας να είναι ίση με 3ο (βλέπε Σχήμα 6, a). |
| • | Στα καμπύλα οδικά τμήματα τοποθετούνται κάθετα προς την οριογραμμή κυκλοφορίας (βλέπε Σχήμα 6, b). |
β. Τοποθέτηση πινακίδων σε απόσταση >9 m από την οριογραμμή κυκλοφορίας:
| • | Στα ευθύγραμμα οδικά τμήματα τοποθετούνται κάθετα προς την οριογραμμή κυκλοφορίας (βλέπε Σχήμα 6, c). |
| • | Στα καμπύλα οδικά τμήματα τοποθετούνται έτσι ώστε η επιφάνεια της πινακίδας να είναι κάθετη επί ευθείας μήκους 150 m που ορίζεται από το μέσον της εξωτερικής λωρίδας κυκλοφορίας μέχρι το σημείο τοποθέτησης της πινακίδας (βλέπε Σχήμα 6, d). |
2. Τοποθέτηση πινακίδων σε πρόβολο ή γέφυρα σήμανσης
| • | Σε ανωφέρειες με κατά μήκος κλίση <2% τοποθετούνται έτσι ώστε η επιφάνεια της πινακίδας να είναι κατακόρυφη (βλέπε Σχήμα 6, c). |
| • | Σε κατωφέρειες, σε οριζόντια τμήματα ή σε ανωφέρειες με κατά μήκος κλίση ≤2% πρέπει να κλίνουν προς τα πίσω. Η κλίση της πινακίδας ανέρχεται σε N=2% - (± s %), όπου s η κατά μήκος κλίση της οδού σε %. Η αρνητική τιμή του s δηλώνει κατωφέρεια, ενώ η θετική τιμή ανωφέρεια (βλέπε Σχήμα 6, f). |

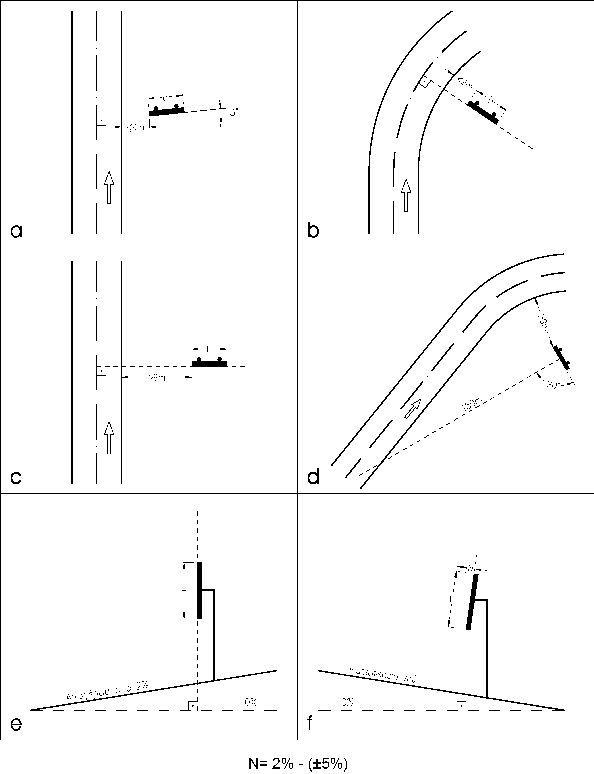

Σχήμα 6: Τοποθέτηση πληροφοριακών πινακίδων μεγάλου μεγέθους παράπλευρα (a, b, c, d) και πάνω από το οδόστρωμα (e, f)
