1. Φωτεινή Σηματοδότηση - Πινακίδες Μεταβλητού Μηνύματος
Γενικά πρέπει να αποφεύγεται η χρήση προσωρινής φωτεινής σηματοδότησης για τη ρύθμιση της κυκλοφορίας στις περιοχές των έργων σε υπεραστικό και περιαστικό οδικό δίκτυο, ενώ στο αστικό δίκτυο επιτρέπεται μόνον όταν κυκλοφοριακοί λόγοι της περιοχής το απαιτούν.
Φωτεινή σηματοδότηση με χειροκίνητη ρύθμιση επιτρέπεται να χρησιμοποιείται, μόνο στις εισόδους - εξόδους των εργοταξίων επί του οδικού δικτύου, όταν ο υφιστάμενος κυκλοφοριακός φόρτος της οδού το επιβάλλει.
Η θέση της φωτεινής σηματοδότησης πρέπει να αναγγέλλεται έγκαιρα με την τοποθέτηση των σχετικών προειδοποιητικών πινακίδων (Κ-21 μαζί με Πρ-1).
Σε ειδικές περιπτώσεις (κυρίως σε αυτοκινητόδρομους με υψηλούς φόρτους) μπορεί να επιβάλλεται η χρήση πινακίδων μεταβλητού μηνύματος (Variable Message Signs VMS), οι οποίες όμως δεν υποκαθιστούν την απαιτούμενη εργοταξιακή σήμανση, αλλά λειτουργούν συμπληρωματικά προς αυτήν.
Οι πινακίδες μεταβλητού μηνύματος, πρέπει να ικανοποιούν όλες τις απαιτήσεις του ΕΝ 12966-1.
2. Εξοπλισμός Οριοθέτησης Κυκλοφοριακού Διαδρόμου
2.1. Κυκλοφοριακοί κώνοι
Οι κυκλοφοριακοί κώνοι κατασκευάζονται από πολυαιθυλένιο, PVC, ελαστικό, ή υλικό ανακύκλωσης. Ολόκληρη η επιφάνειά τους είναι αντανακλαστική (με λευκές και κόκκινες λωρίδες) και έχουν ύψος τουλάχιστον 750 mm σε οδούς με ταχύτητες ≥80 km/h.
Στις περιοχές εργοταξίων επιβάλλεται υποχρεωτικά η χρήση κώνων, πλήρως αντανακλαστικής επιφάνειας ώστε να διασφαλίζεται η αναγνώρισή τους από μεγάλη απόσταση και η αντοχή τους στη ρύπανση.
Οι κώνοι μπορεί να χρησιμοποιούνται στη θέση φανών κινδύνου, πινακίδων, επίπεδων διαγραμμίσεων και για να υποδεικνύουν βραχυπρόθεσμα τα όρια ενός διαδρόμου κυκλοφορίας, μέσα από περιοχές έργων και κινητών ζωνών εργασίας.
Οι κώνοι πρέπει να πληρούν τις απαιτήσεις του ΕΝ13422 και ειδικότερα τα εξής:
| • | Το ελάχιστο βάρος ανάλογα με το ύψος τους θα ορίζεται από τη μελέτη σύμφωνα με τον επόμενο Πίνακα 2.1-2. |
| • | Η εξωτερική διάμετρος της κορυφής του σώματος του κώνου πρέπει να είναι Ø60±15 mm και στην κορυφή του θα φέρει οπή διαμέτρου Ø40±5 mm. Το ανώτερο τμήμα του κώνου ύψους ίσο από 60 mm μέχρι το πολύ 10% του ύψους του κώνου, μπορεί να είναι διαμορφωμένο για τη μεταφορά του με το χέρι και σε αυτό το τμήμα δεν είναι απαραίτητο να έχει υλικό αντανακλαστικότητας. Όταν το πάχος της βάσης που εξέχει από το σώμα του κώνου υπερβαίνει τα 15 mm, η επίπεδη επιφάνεια της θα πρέπει να εγγράφεται σε κύκλο Ø0,75H, σε αντίθετη περίπτωση η βάση θα πρέπει να εγγράφεται σε κύκλο Ø0,90 H (όπου H: το ύψος του κώνου). |
| • | Η αντανακλαστικότητα των χρησιμοποιούμενων κώνων θα πρέπει να ικανοποιεί τουλάχιστον τις τιμές του Πίνακα Δ-7 (βλέπε Παράρτημα Δ). Αυτή η υποχρέωση θα επιβεβαιώνεται είτε από το γεγονός ότι οι κώνοι είναι καινούργιοι ή αν είναι παλαιοί θα προσκομίζεται βεβαίωση αρμόδιου εργαστηρίου (π.χ. ΚΕΔΕ). |
| • | Επί των κώνων πρέπει να αναφέρεται ο κωδικός του τύπου του πολυμερούς σύμφωνα με τις κατηγορίες ανακυκλώσιμων υλικών ISO 104. |
Οι κώνοι τοποθετούνται ανά αποστάσεις 5 m σε οριζόντιες καμπύλες R ≤ 60 m και σε όλες τις άλλες περιπτώσεις (ευθυγραμμίες και σε καμπύλες) ανά 12 έως 15 m.

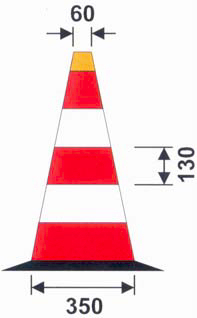

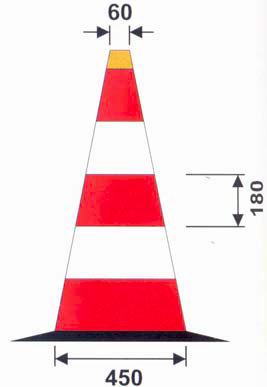

Πίνακας 2.1-1: Χρήση κώνων ανάλογα του ύψους των
(Οι διαστάσεις των λωρίδων είναι ενδεικτικές)
Θέση εφαρμογής |
Διασταύρωση με σιδηροδρομικές γραμμές |
Αυτοκινητόδρομοι |
Άλλες οδοί εκτός αυτοκινητοδρόμων |
Μόνο για εργασίες διαγράμμισης |
Ύψος (mm) |
1000 |
750 |
500 |
300 |
Διαστάσεις (mm) |
|
|
|
|
Πίνακας 2.1-2: Ύψος κυκλοφοριακών κώνων και ελάχιστο βάρος (ΕΝ 13422)
Ύψος (H) |
Ελάχιστο βάρος (kg) |
||
(mm) |
Κλάση W1 |
Κλάση W2 |
Κλάση W3 |
900<Η≤1000 |
4,80 |
6,00 |
7,50 |
750<Η≤900 |
3,20 |
4,00 |
5,00 |
500<Η≤750 |
1,30 |
1,90 |
2,50 |
450<Η≤500 |
1,10 |
1,80 |
1,90 |
300≤Η≤450 |
0,80 |
0,80 |
0,80 |
2.2. Πινακίδες οριοθέτησης διαδρόμου κυκλοφορίας (Π - 77 και Π - 78)
Αυτές τοποθετούνται σε μέγιστη απόσταση μεταξύ τους:
| • | στις ζώνες συναρμογής εισόδου και εξόδου 10 m |
| • | στη ζώνη έργων 20 m |
Επί αυτών τοποθετούνται (όπου απαιτείται) οι πινακίδες υποχρεωτικής διέλευσης (Ρ-52) και οι αναλάμποντες φανοί επισήμανσης κινδύνου Ø180 (βλέπε Σχήμα 2.2-1). Έχουν πλήρως αντανακλαστική επιφάνεια με μεμβράνες τουλάχιστον τύπου ΙΙ. Αυτές καθοδηγούν την κυκλοφορία προς στη κατεύθυνση που κλίνουν οι ραβδώσεις (βλέπε Σχήμα 2.2-2).
Στις περιπτώσεις που εκτελούνται έργα σε περιοχές κόμβων, σε θέσεις που απαιτείται ορατότητα για την εισερχόμενη στον αυτοκινητόδρομο κυκλοφορία και για την επισήμανση της λωρίδας εξόδου, χρησιμοποιούνται χαμηλού ύψους κατευθυντήρια στοιχεία αντί πινακίδων οριοθέτησης έργων. Τα στοιχεία αυτά αποτελούνται από εύκαμπτο υλικό, διαστάσεων πλάτος x ύψος = 100 x 400 mm, και στηρίζονται σε οριζόντια στοιχεία (από πολυμερές ή άλλο ανακυκλώσιμο υλικό) τα οποία υποκαθιστούν τη διαγράμμιση της οριογραμμής ή του διαχωρισμού των λωρίδων κυκλοφορίας, χρώματος κίτρινου με αντανακλαστική επιφάνεια (βλέπε Σχήμα 2.2-3).
Συνιστάται να χρησιμοποιείται διάταξη με δυνατότητα κατάκλισης του κατακόρυφου στοιχείου.

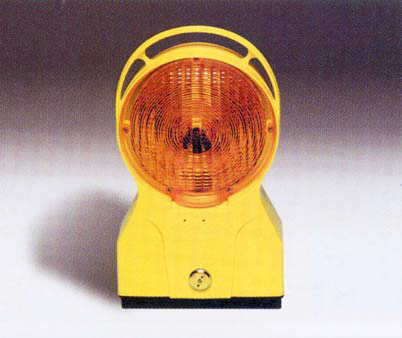

Σχήμα 2.2-1: Αναλάμπων φανός

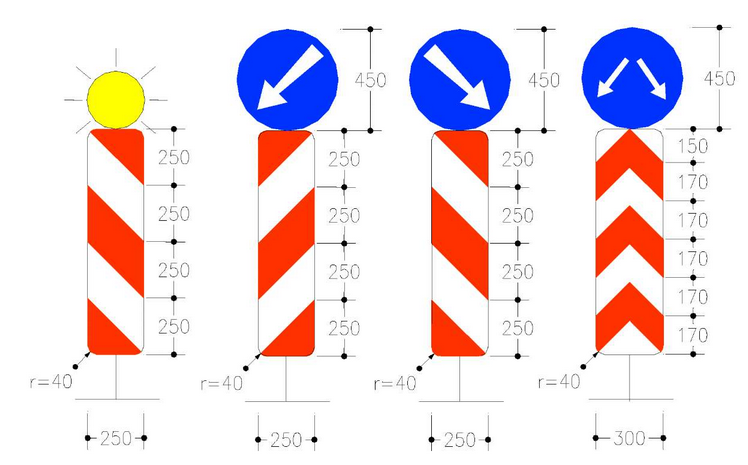

Σχήμα 2.2-2: Διαστάσεις πινακίδων οριοθέτησης διαδρόμου κυκλοφορίας
|
|

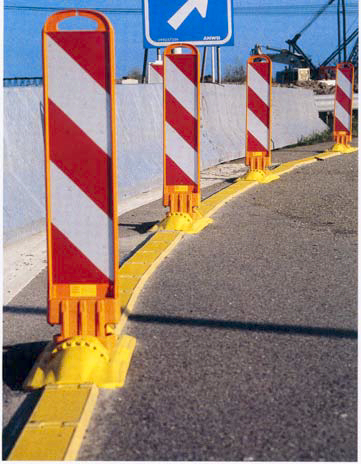

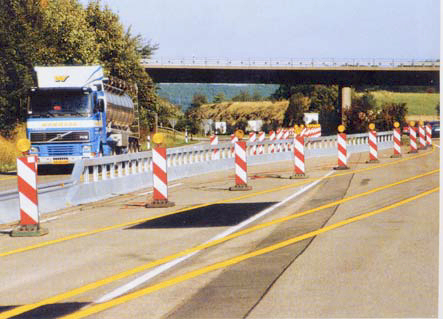

Σχήμα 2.2-3: Παράδειγμα οριοθέτησης διαδρόμου κυκλοφορίας (πινακίδες, οριογραμμή και ανακλαστήρες στις βάσεις στήριξης των πινακίδων)
2.3. Εξοπλισμός αποκλεισμού λωρίδων κυκλοφορίας
Σε περιπτώσεις εργοταξίων κυρίως μικρής χρονικής διάρκειας (σταθερών ή κινητών), οι λωρίδες κυκλοφορίας ή τα ερείσματα μπορεί να αποκλείονται με τοποθέτηση σήμανσης αποκλεισμού λωρίδων που φέρεται είτε επί οχήματος είτε επί φορείου. Ο εξοπλισμός αποκλεισμού λωρίδων αποτελείται από τις τυποποιημένες διατάξεις του Σχήματος 2.3-1, με την πινακίδα ανάλογα με την περίπτωση Ρ-52)α ή Ρ-52)δ, και τους αναλάμποντες φανούς, ώστε να καθοδηγείται η κυκλοφορία προς τα αριστερά ή προς τα δεξιά της αποκλειόμενης λωρίδας.
α. Σε οδούς ταχύτητας V≤50 km/h β. Σε οδούς ταχύτητας V≥60 km/h

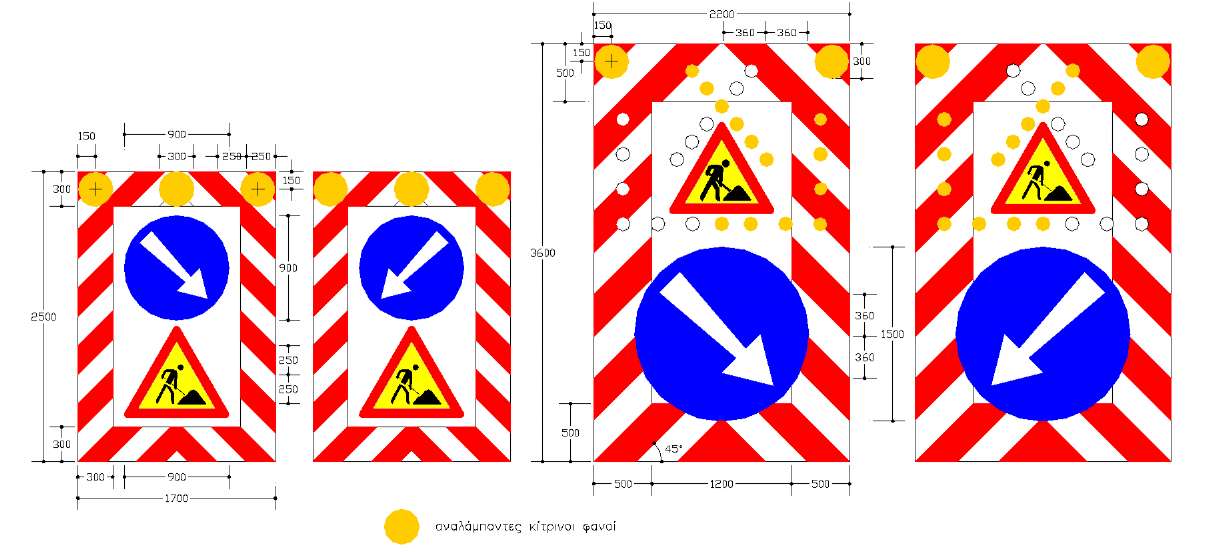

Σχήμα 2.3-1: Κινητή σήμανση αποκλεισμού λωρίδων
Μεταξύ του εξοπλισμού αποκλεισμού λωρίδων (επί οχήματος ή ρυμουλκούμενου φορείου) και της ζώνης έργων, ανάλογα με την ταχύτητα της οδού, διατηρείται απόσταση (S):
| • | Για ταχύτητες V≤80 km/h S≥30 m |
| • | Για ταχύτητα V=90 km S≥45 m |
Το αναλάμπον βέλος πρέπει να είναι ορατό από απόσταση 300 m κατά την ημέρα με πλήρη ηλιοφάνεια, όταν παρατηρείται χωρίς τον ήλιο απευθείας επάνω ή από πίσω του. Η χρονική περίοδος αφής - σβέσης θα είναι 0,5 s. Οι λάμπες θα πρέπει να έχουν αρχική ένταση 6 000 cd και να ελέγχονται από μειωτήρα έντασης (dimming) μέχρι 50% κατά τη νύχτα.
2.4. Αναλάμποντες φανοί κινδύνου
Οι φανοί κινδύνου είναι φορητές συσκευές που αποτελούνται από λυχνίες (λάμπες), χαμηλής έντασης κίτρινου χρώματος ελάχιστης Ø180 mm, οι οποίοι λειτουργούν με συσσωρευτές ενέργειας. Οι αναλάμποντες φανοί χρησιμοποιούνται για την επισήμανση κινδύνου και την οπτική καθοδήγηση των οδηγών και τοποθετούνται πάνω από τις πινακίδες Π-77 και Π-78:
| • | στη ζώνη συναρμογής, σε κάθε πινακίδα οριοθέτησης έργων, |
| • | στη ζώνη έργων, σε κάθε δεύτερη και υποχρεωτικά στην πρώτη και στην τελευταία πινακίδα (βλέπε Τυπικά Σχέδια, Παράρτημα Γ). |
Οι αναλάμποντες φανοί κινδύνου τοποθετούνται σε ελάχιστο ύψος 0,90 m από την επιφάνεια κυκλοφορίας (μπορεί να τοποθετούνται φανοί Ø90 και στην κορυφή κώνου ύψους 0,75 - 1,00 m).
Οι αναλάμποντες φανοί πρέπει να ικανοποιούν τις απαιτήσεις του ΕΝ 12352.
Οι αναλαμπές των φανών πρέπει να είναι ορατές από απόσταση 300 m. Η χρονική περίοδος αφής - σβέσης θα είναι 0,5 s.
3. Εξοπλισμός Κατευθύνσεως και Αποκλεισμού
3.1. Φορητά στηθαία ασφαλείας από σκυρόδεμα ή άλλο υλικό
Φορητά στηθαία ασφαλείας από σκυρόδεμα ή άλλο υλικό χρησιμοποιούνται για να εμποδίζουν εκτροπές οχημάτων στο αντίθετο ρεύμα κυκλοφορίας ή στο χώρο του εργοταξίου. O τύπος των στηθαίων πρέπει να ικανοποιεί τις επιδόσεις του ΕΝ 1317-2 ανάλογα με την κατηγορία ικανότητας συγκράτησης, η οποία καθορίζεται από τη μελέτη και σύμφωνα με τον Πίνακα Δ-8, (Παράρτημα Δ) και το Σχήμα 3.1-2, καθώς και με τις [Π] ΟΜΟΕ-ΣΣΟ.
|
|
|
|

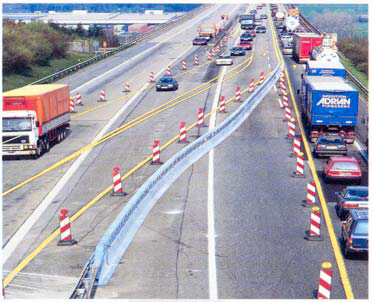

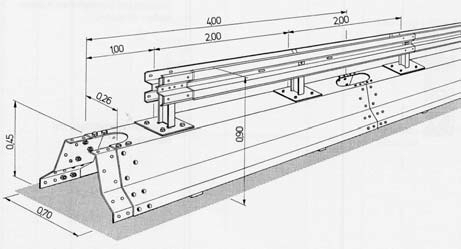

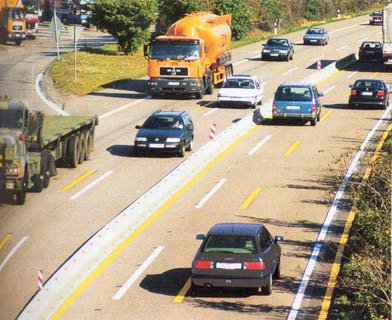

Σχήμα 3.1-1: Παραδείγματα με φορητά μεταλλικά στηθαία

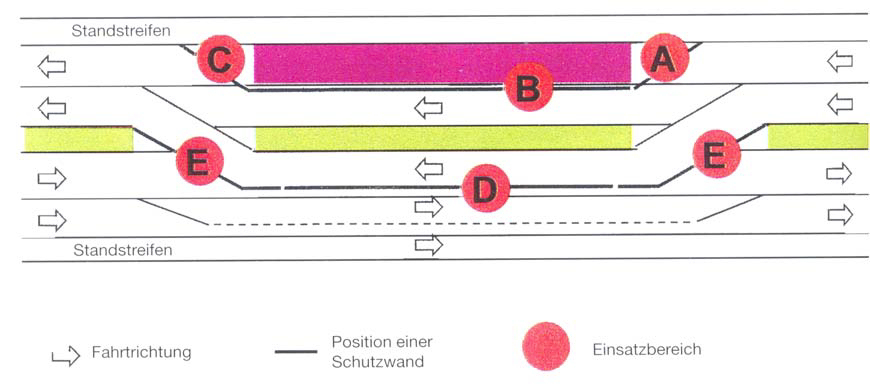

Σχήμα 3.1-2: Θέσεις στηθαίου ασφαλείας σε περιοχή εργοταξίου
4. Ταινίες Ακουστικής Προειδοποίησης

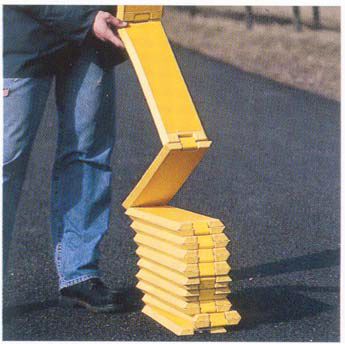

Είναι αυτοκόλλητες ταινίες κίτρινου χρώματος, που τοποθετούνται στο οδόστρωμα κάθετα προς τον άξονα της οδού. Η διαμόρφωση της άνω επιφάνειάς τους είναι τέτοια, ώστε κατά τη διέλευση των οχημάτων πάνω από αυτές να ακούγεται ένας αρκετά έντονος θόρυβος μέσα στο όχημα, ο οποίος εντείνει την εγρήγορση των οδηγών. Η χρήση τους συνιστάται σε περιπτώσεις εργοταξίων που βρίσκονται σε τμήματα οδών με πολύ μεγάλες ευθυγραμμίες και τεταμένες καμπύλες, οι οποίες συντείνουν στη χαλάρωση της προσοχής των οδηγών.
5. Περίφραξη μεταξύ Εργοταξίου και Οδικής Κυκλοφορίας
Προκειμένου να ελέγχεται η πρόσβαση του εργοταξίου από πεζούς (κυρίως εργατών του εργοταξίου), όταν χρειάζεται η πλευρά του εργοταξίου προς την οδική κυκλοφορία θα πρέπει να περιφράσσεται με πλαστικό πλέγμα (π.χ. με ορθογωνικούς βρόχους) χρώματος πορτοκαλί. Το πλέγμα θα στηρίζεται σε ορθοστάτες οι οποίοι, είτε εμπήγονται στο έδαφος, είτε πάνω σε μπλοκ σκυροδέματος ή πλαστικά δοχεία με νερό με διατομή μορφής New Jersey. Τα τελευταία απαιτούνται κυρίως σε εργοτάξια κατά μήκος αστικών αρτηριών. Τα μπλοκ σκυροδέματος, ή πλαστικά δοχεία μπορεί να υποκαθιστούν τα μεταλλικά στηθαία ασφαλείας σε οδούς που λειτουργούν παραπλεύρως των εργοταξίων με επιτρεπόμενη ταχύτητα V ≤ 50 km/h. Σε κάθε περίπτωση όταν πίσω από την περίφραξη το βάθος εκσκαφών είναι ≥60 cm και η επιτρεπόμενη ταχύτητα >30 km/h τότε επιβάλλεται η χρήση στηθαίων ασφαλείας με κατηγορία ικανότητας συγκράτησης ≥Τ2 (βλέπε Πίνακα Δ-8, Παράρτημα Δ).
